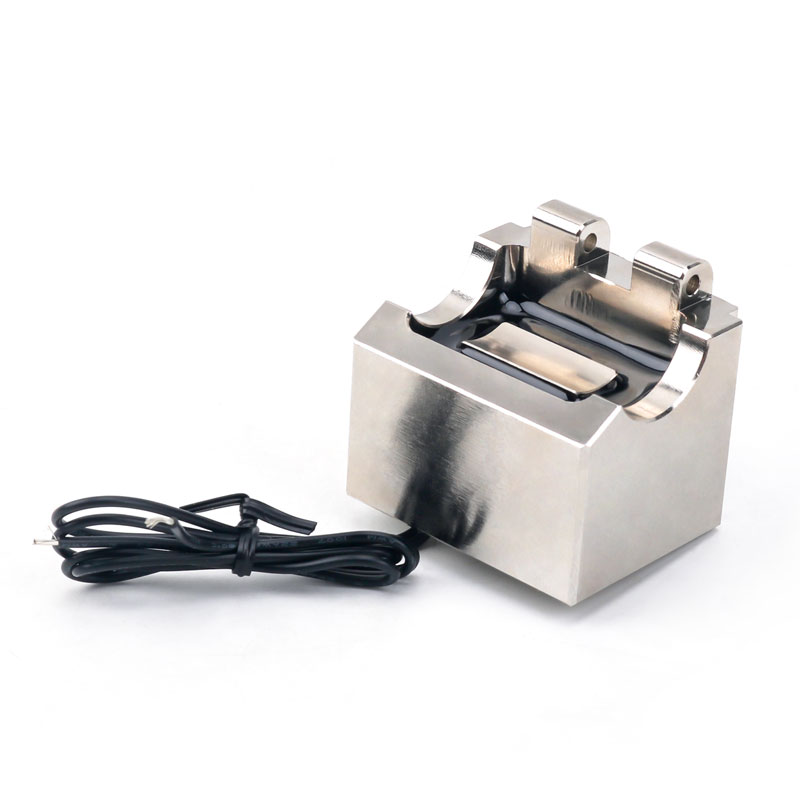

La spécification d"un actionneur linéaire nécessite souvent un exercice d"équilibre délicat. Vous devez gérer avec soin des contraintes de force mécanique strictes tout en respectant les limites thermiques électriques inflexibles. Nous avons construit ce guide pour vous amener au-delà des définitions de base. Vous découvrirez un cadre définitif, axé sur l"ingénierie, pour évaluer, dimensionner et mettre en œuvre des actionneurs dans des environnements d"automatisation industrielle. Trop souvent, les ingénieurs traitent ces composants comme de simples éléments de catalogue. Des spécifications incorrectes provoquent régulièrement des défaillances thermiques catastrophiques. Alternativement, cela entraîne une force de course insuffisante pendant le fonctionnement. Pour éviter des temps d"arrêt coûteux, vous avez besoin d"un processus de sélection rigoureux et basé sur les données. Nous explorerons en profondeur les profils de course, les cycles de service et les facteurs environnementaux. Vous apprendrez exactement comment adapter le bon actionneur aux exigences uniques de votre machine.
Compromis entre force et course : la force magnétique d'un électro-aimant push-pull diminue de façon exponentielle à mesure que la longueur de course augmente ; le dimensionnement doit tenir compte de la force requise à la distance de course maximale.
Le cycle de service dicte la durée de vie : les cycles de service intermittents ou continus déterminent directement les exigences de dissipation thermique et la longévité de la bobine.
Le chargement latéral est un mode de défaillance principal : les électroaimants sont conçus pour un actionnement linéaire ; les forces latérales externes nécessitent des mécanismes de guidage externes pour éviter une usure prématurée.
L'environnement définit la personnalisation : la température ambiante, la poussière et l'humidité déterminent si un électro-aimant disponible dans le commerce suffit ou si un boîtier IP personnalisé est requis.
Contrairement aux vérins pneumatiques, ces dispositifs présentent des profils de force hautement non linéaires. Un vérin pneumatique délivre une force constante tout au long de sa course. Un électro-aimant se comporte très différemment. À mesure que la longueur de course augmente, la force magnétique disponible diminue de façon exponentielle. Vous devez évaluer soigneusement la courbe de force spécifique fournie par le fabricant. Si vous regardez un graphique typique, la courbe descend fortement à mesure que l’écart se creuse.
Vous devez également faire la différence entre la force de démarrage et la force d"assise. La force de départ initie le mouvement à la distance d"écart maximale. C"est toujours la force la plus faible disponible. À l’inverse, la force d’appui se produit lorsque le piston atteint complètement son point bas. Dans cette position fermée, la force de maintien magnétique atteint son maximum. De nombreux ingénieurs dimensionnent par erreur leur système en fonction de la force d"assise. Cette erreur critique garantit que le système ne parviendra pas à déplacer sa charge utile d"un état ouvert.
Atteindre un véritable succès de spécification nécessite des calculs minutieux. Vous devez calculer la résistance exacte de la charge utile. Ensuite, tenez compte des coefficients de frottement dynamiques au sein des liaisons mécaniques. Enfin, ajoutez la contre-force du ressort de rappel. Votre résistance combinée totale doit tomber en dessous de la force de démarrage de l"actionneur au point le plus éloigné de la course.
L"automatisation moderne repose en grande partie sur un actionnement linéaire précis. Les lignes automatisées de tri et de conditionnement illustrent parfaitement cette demande. Ces systèmes utilisent des portes de dérivation et des mécanismes de rejet pour acheminer rapidement les produits. Ils nécessitent un actionnement incroyablement rapide, exigeant souvent des temps de réponse de l’ordre de quelques millisecondes. Ici, la durée de vie et la vitesse dépassent la force de maintien maximale. Le basculement rapide nécessite une excellente gestion thermique pour survivre à des millions de cycles de tir rapide.
Les verrouillages de sécurité et la protection des machines présentent une autre application critique. Vous devez soigneusement évaluer les configurations de sécurité par rapport aux configurations de sécurité. Une configuration de sécurité nécessite une alimentation continue pour se verrouiller. En cas de panne de courant, la porte se déverrouille automatiquement pour protéger le personnel. Une conception sécurisée utilise la puissance pour déverrouiller. Il s"appuie sur des ressorts mécaniques internes pour maintenir l"état verrouillé lors d"une panne de courant. Le protocole de sécurité spécifique de votre installation dicte entièrement cette sélection.
Les dispositifs médicaux et la robotique des salles blanches introduisent des contraintes environnementales strictes. Ces environnements sensibles exigent un fonctionnement silencieux. Ils ne nécessitent également aucune génération de particules. Une unité standard disponible dans le commerce échoue souvent ici parce que la friction libère de la poussière métallique microscopique. Au lieu de cela, vous avez besoin de roulements en polymère spécialisés et de bobines à fonctionnement continu extrêmement fiables.

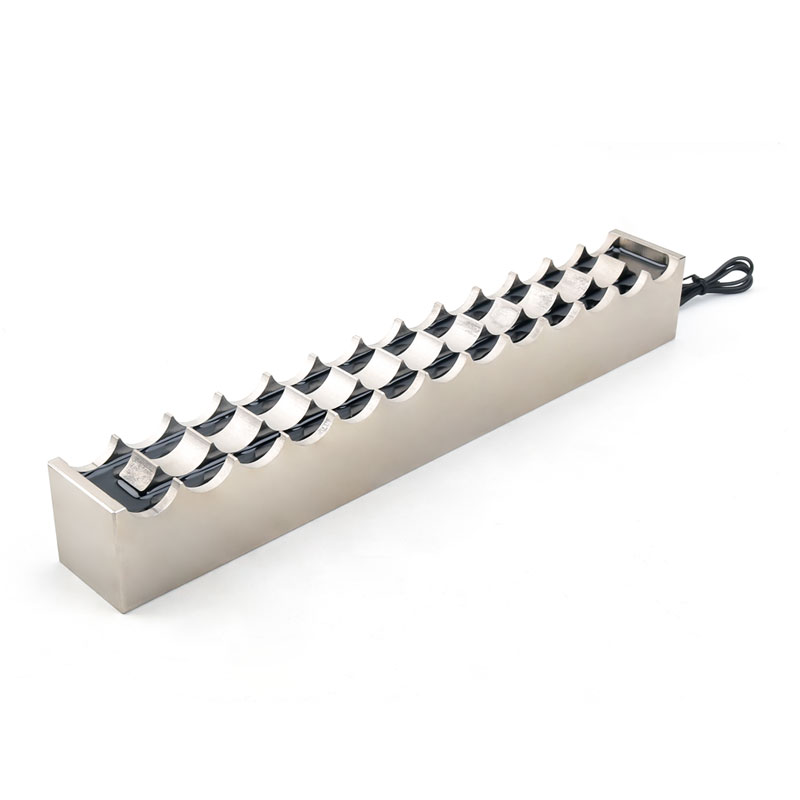

Enfin, les équipements textiles et d’usinage lourd fonctionnent dans des conditions brutales. Les environnements à fortes vibrations menacent la stabilité mécanique. Dans ces scénarios, vous avez besoin d’une force de maintien massive pour maintenir les composants fermement serrés. Un correctement spécifié électroaimant push-pull empêche la dérive induite par les vibrations lors des opérations d'usinage agressives.
Un dimensionnement approprié nécessite de suivre une liste de contrôle technique stricte. Vous ne pouvez pas simplement deviner les limites électriques ou les tolérances mécaniques.
Tout d’abord, vous devez calculer le cycle de service exact. La formule standard de l"industrie est simple : le temps d"activation divisé par la somme du temps d"activation et du temps d"arrêt, multiplié par 100. Ce pourcentage dicte directement la valeur thermique de la bobine. Si vous travaillez pendant deux secondes et huit secondes d"arrêt, vous avez un cycle de service de 20 %. Si vous poussez une bobine à rapport cyclique de 10 % dans une application à 50 %, vous garantissez une dégradation thermique. Il surchauffera rapidement et échouera définitivement.
La dynamique de l’alimentation électrique et de la tension nécessite également un examen approfondi. Le fonctionnement CC offre une action douce et silencieuse. Le fonctionnement en courant alternatif se déclenche initialement plus rapidement mais introduit une dynamique de commutation complexe. Il faut tenir compte des risques de chutes de tension dans les longs parcours de câbles. La puissance fluctuante de l’installation réduit directement le flux magnétique disponible. Même une modeste baisse de tension de 10 % entraîne une baisse de près de 20 % de la traction mécanique.
Les classes thermiques définissent la capacité de survie environnementale. L"industrie utilise des classes d"isolation standard pour indiquer une tolérance maximale à la chaleur à l"intérieur du boîtier.
Classe B : évalué jusqu'à 130 °C. Idéal pour les applications intérieures de base à température contrôlée.
Classe F : évalué jusqu'à 155 °C. La référence standard pour les cellules d’automatisation industrielle exigeantes.
Classe H : évalué jusqu'à 180 °C. Réservé strictement aux environnements à températures extrêmement élevées à proximité de fours ou de moteurs.
Les températures ambiantes de fonctionnement réduisent considérablement l’échauffement maximal autorisé de votre serpentin. Si le sol de votre usine se trouve normalement à 40 °C, une bobine de classe F n"a que 115 °C d"élévation interne autorisée avant de fondre.
Enfin, évaluez toutes les contraintes de montage et d’espace. L’intégration physique a un impact direct sur les performances. Portez une attention particulière à votre orientation de montage. Si vous montez l"unité verticalement, la gravité aide ou combat la force de retour du piston. Vous devez ajuster vos calculs de ressort en conséquence pour garantir une rétraction fiable.
Même les systèmes parfaitement dimensionnés échouent prématurément s’ils sont mal mis en œuvre. Le chargement latéral agit comme un tueur principal dans l"actionnement linéaire. Ces dispositifs magnétiques ne peuvent tout simplement pas supporter les forces de cisaillement latérales. Ils sont strictement conçus pour un actionnement fluide et linéaire en va-et-vient. Lorsque les liaisons externes introduisent des charges hors axe, le piston frotte durement contre le tube interne. Nous recommandons fortement d"installer des guides sur rail linéaires externes pour isoler les charges latérales du noyau de l"actionneur.
L’emballement thermique représente une autre catastrophe technique courante. Cela se produit lorsque vous alimentez en continu une bobine intermittente. Les bobinages en cuivre dépassent rapidement leur classe thermique. L"isolation fond et un court-circuit mort s"ensuit. Les enceintes d"automatisation denses emprisonnent la chaleur et accélèrent ce processus destructeur. Vous devez fournir des dissipateurs de chaleur adéquats ou un refroidissement par air pulsé lors de l"intégration étroite de ces unités dans des boîtes non ventilées.
Le magnétisme résiduel crée des bugs opérationnels frustrants. Les pistons « collent » parfois en position assise longtemps après la coupure de courant. Les matériaux ferreux retiennent une petite charge magnétique. Vous disposez de plusieurs stratégies d’atténuation. Vous pouvez installer des ressorts de rappel anti-résiduels plus solides. Vous pouvez insérer des cales en laiton non magnétiques pour éviter tout contact direct métal sur métal en fin de course. Vous pouvez également programmer de brèves impulsions de polarité inversée dans la logique de votre API pour effacer le champ.
La contamination de l’environnement bloque physiquement le mécanisme au fil du temps. La poussière, les copeaux de métal ou les débris huileux s"infiltrent lentement dans le tube piston. Ces débris provoquent d’énormes pics de friction. Le frottement interne surmonte l’attraction magnétique, conduisant directement à des conditions d’échec d’actionnement. Des bottes en caoutchouc appropriées ou des conceptions entièrement scellées empêchent cette infiltration.
Lorsque vous spécifiez des pièces pour une nouvelle machine, vous vous trouvez à un carrefour critique sur la route. Vous devez choisir entre les composants standard du catalogue et les variantes entièrement conçues.
La spécification d’éléments de catalogue standard est logique au début d’un projet. Ils sont idéaux pour le prototypage rapide et les premières validations de concept. Les cellules d’automatisation intérieure standard bénéficient généralement de températures ambiantes hautement prévisibles. Les unités standard fonctionnent parfaitement ici. Ils offrent des délais de livraison rapides, des barrières initiales réduites et des parcours d"intégration simples.
Cependant, de nombreux déploiements nécessitent une solution personnalisée pour survivre. Vous serez fréquemment confronté à des températures ambiantes extrêmes ou à des exigences uniques en matière de force de frappe. Parfois, vous avez besoin d’indices IP spécialisés pour les lavages à l’eau abondante ou pour une protection stricte contre la poussière. Les tensions de fonctionnement non standard obligent également à une personnalisation. Dans ces scénarios graves, une unité standard tombe en panne rapidement. Un enroulement personnalisé, un placage anticorrosion spécialisé et une géométrie de piston modifiée deviennent des nécessités absolues.
Consultez le tableau de la matrice d"approvisionnement ci-dessous pour aligner votre scénario de déploiement sur l"approche d"ingénierie appropriée.
Scénario de déploiement | Approche recommandée | Considération technique principale |
|---|---|---|
Prototypage / Preuve de concept | Pièce de catalogue standard | Donne la priorité à la rapidité de livraison et à la disponibilité immédiate des tests. |
Climat intérieur standard (20°C - 30°C) | Pièce de catalogue standard | Les classes d"isolation thermique de base (classe B) sont tout à fait suffisantes. |
Environnements de lavage extrêmes | Solution conçue sur mesure | Nécessite une étanchéité IP spécialisée, des bottes et des boîtiers non corrosifs. |
Besoins en matière de courbe de force non standard | Solution conçue sur mesure | Nécessite des rapports d"enroulement de bobine adaptés et des angles de piston personnalisés. |
La sélection d’un actionneur magnétique linéaire nécessite une diligence technique importante. Il ne s’agit jamais d’une simple recherche dans un catalogue. Vous devez exécuter des calculs précis concernant les limites thermiques, les cycles de service attendus et les courbes de force exponentielle exactes. Deviner le profil de charge entraîne inévitablement des pannes sur le terrain et des retards de maintenance coûteux.
Avant de finaliser une commande ou de verrouiller vos conceptions mécaniques, confirmez vos données d"ingénierie de base. Suivez ces prochaines étapes critiques :
Cartographiez vos exigences maximales exactes en matière de course, de l"espace ouvert à l"assise complète.
Calculez vos limites de charge mécanique totales, en tenant compte des forces de friction dynamique et de rappel du ressort.
Finalisez mathématiquement votre cycle de service opérationnel et identifiez votre durée maximale de « marche ».
Évaluez les limites de température ambiante et les risques environnementaux de votre zone de déploiement spécifique.
Ne devinez pas vos spécifications. Nous vous encourageons à consulter directement un ingénieur d’application avant d’acheter. Ils valideront vos calculs de charge spécifiques par rapport aux données de performances empiriques. Une validation technique appropriée garantit que votre équipement d"automatisation fonctionne de manière fiable pendant des millions d"actionnements.
R : Utilisez la formule standard : (Time On / (Time On + Time Off)) x 100. Cependant, le calcul du pourcentage seul ne suffit pas. Vous devez également respecter strictement la limite de temps de fonctionnement maximale autorisée par le fabricant. Le dépassement de cette durée maximale garantit de graves dommages thermiques, quel que soit votre pourcentage de cycle global.
R : Oui, une surtension augmente temporairement la force de frappe, mais elle comporte un risque immense. La génération de chaleur augmente quadratiquement selon P = V²/R. Si vous survoltez la bobine, vous devez pulser la puissance avec précision pendant quelques millisecondes seulement. Une surtension continue brûle rapidement l’isolation et détruit le composant.
R : Une conception tubulaire est entièrement enfermée dans un cylindre métallique. Il offre une force magnétique plus élevée, une plus grande longévité et une protection environnementale supérieure. Une conception à cadre ouvert laisse la bobine interne exposée. Il est très rentable et facile à intégrer, ce qui le rend incroyablement populaire pour l"automatisation intérieure à grand volume et sensible aux coûts.
R : Le bourdonnement se produit généralement avec les unités alimentées en courant alternatif. Lorsque le courant alternatif dépasse la tension nulle, l’attraction magnétique chute brièvement. Cela fait vibrer l’armature métallique contre le cadre. Pour arrêter le bourdonnement, utilisez des bobines d"ombrage intégrées. Vous pouvez également passer à une alimentation CC avec un redresseur pour un fonctionnement silencieux.
