Aimants en néodyme dans l'électronique grand public : utilisations courantes et conseils de conception

L’électronique grand public exige constamment une miniaturisation extrême sans sacrifier les performances fonctionnelles. Cette tendance continue crée une forte dépendance à l’égard de matériaux à très haute densité énergétique. Les ingénieurs utilisent ces matériaux avancés pour alimenter des fonctionnalités sophistiquées dans des boîtiers de plus en plus petits. Cependant, les concepteurs d’appareils doivent trouver un équilibre entre une force magnétique massive et des limites thermiques incroyablement strictes. Ils sont également confrontés à de graves risques de corrosion lorsqu’ils placent des composants dans des appareils grand public étanches. De plus, les acheteurs évoluent dans des chaînes d’approvisionnement en terres rares très volatiles. Ces fluctuations du marché compliquent considérablement l"approvisionnement en matériel à long terme.

Des composants magnétiques mal spécifiés entraîneront une panne rapide de l"appareil. Ils entraînent également fréquemment des retards coûteux dans les dernières phases d’assemblage. Ce guide fournit un cadre décisionnel détaillé. Vous pouvez l"utiliser pour évaluer, spécifier et rechercher des matériaux magnétiques optimaux. Nous aidons les fabricants de matériel à rationaliser leurs chaînes d"approvisionnement en composants et à affiner leurs processus de conception. Vous apprendrez à naviguer dans les spécifications de qualité complexes et à sélectionner les revêtements environnementaux appropriés. Nous expliquons également comment établir un pipeline de prototypage hautement résilient.

Points clés à retenir

• Qualité par rapport à la chaleur : la qualité la plus résistante (par exemple, N52) est rarement le meilleur choix pour les composants électroniques à forte densité thermique en raison des basses températures de fonctionnement maximales.

• Vulnérabilité à la corrosion : le néodyme non revêtu s'oxyde rapidement ; la sélection du bon placage (Ni-Cu-Ni ou Epoxy) n'est pas négociable pour la longévité des appareils grand public.

• Réalités de l'approvisionnement : garantir un approvisionnement stable nécessite de prendre en compte la volatilité du marché des terres rares et d'évaluer les fournisseurs sur la conformité RoHS/REACH.

• Conception pour la fabrication (DFM) : la spécification précoce des tolérances exactes et des directions de magnétisation évite les retards de production ultérieurs.

Applications principales des aimants en néodyme dans les appareils électroniques grand public

Les développeurs de matériel sont confrontés à une pression constante pour réduire l’empreinte des appareils. Ils doivent simultanément maintenir ou améliorer les capacités des utilisateurs. La transition vers des réseaux magnétiques hautement optimisés est directement corrélée à une épaisseur réduite du dispositif. Il améliore également considérablement les mesures globales de l’expérience utilisateur. L'intégration d' aimants en néodyme dans le matériel électronique grand public façonne presque toutes les fonctionnalités interactives modernes.

Les ingénieurs déploient ces composants puissants sur plusieurs sous-systèmes de périphériques critiques :

• Micro-acoustique (smartphones et écouteurs) : l'audio haute fidélité nécessite une immense puissance dans des espaces physiques restreints. Les micro-haut-parleurs et les pilotes dynamiques dépendent fortement des champs magnétiques compacts. Ces champs déplacent rapidement les bobines acoustiques pour produire un son clair.

• Moteurs à retour haptique : la précision est importante dans les appareils portables et les contrôleurs de jeu. Les actionneurs résonants linéaires (LRA) dépendent d'un flux magnétique puissant pour générer des vibrations vives et réactives. Ce retour tactile définit les interactions d’interface modernes.

• Fixation et alignement magnétiques : les écosystèmes d'appareils nécessitent des connexions périphériques transparentes. Les réseaux de charge de type MagSafe garantissent un alignement parfait des bobines d’induction. Vous voyez également ces mécanismes dans les fermetures des ordinateurs portables et les charnières des étuis pour tablettes. Ils offrent des actions de capture satisfaisantes et sécurisées.

• Capteurs et commutateurs : les appareils intelligents doivent interpréter leur état physique. Les capteurs à effet Hall détectent la proximité magnétique pour déclencher des événements du système. Ces capteurs gèrent automatiquement la détection du couvercle de l'ordinateur portable et les déclencheurs des accessoires portables.

La mise à niveau de la disposition interne d"un appareil repose souvent sur l"utilisation d"aimants permanents plus petits et plus puissants. Un réseau bien conçu réduit le poids. Il libère un volume interne crucial pour les cellules de batterie plus grandes. En comprenant ces catégories d"applications, les équipes d"approvisionnement peuvent aligner leurs stratégies d"approvisionnement pour soutenir des objectifs d"ingénierie spécifiques.

Sélection de la bonne qualité magnétique : résistance par rapport à la stabilité thermique

Les ingénieurs d’appareils optent souvent par défaut pour le niveau de résistance disponible le plus élevé. Cette erreur courante entraîne souvent une perte de champ catastrophique. Vous devez sélectionner une note en fonction de l"environnement d"exploitation réel. Une compréhension de base de la matrice de notation standard évite des échecs de conception coûteux.

La nomenclature standard va du N35 au N52. Le nombre « N » indique le produit énergétique maximum (BHmax) mesuré en méga-Gauss Oersteds (MGOe). Des nombres plus élevés indiquent des champs magnétiques permanents plus forts. Cependant, une résistance maximale introduit directement un grave compromis thermique. Les qualités à haute résistance présentent généralement une tolérance à la chaleur beaucoup plus faible.

Pour gérer ce compromis thermique, les fabricants attachent des suffixes de température au numéro de qualité. Ces suffixes dictent la température de fonctionnement maximale sûre avant qu"une démagnétisation irréversible ne se produise.

Considérez un boîtier de montre intelligente. La température interne augmente rapidement lors d’une charge rapide inductive. Si vous spécifiez un aimant néodyme N52 à proximité de la batterie, la température dépassera probablement 80°C. Le composant subira une démagnétisation thermique permanente. L'appareil perdra sa capacité de fixation. Un cadre d’évaluation structurelle dicte plutôt la sélection d’un N42SH. Vous sacrifiez un petit pourcentage de la force de traction initiale. Vous bénéficiez d’une stabilité thermique absolue sous des charges opérationnelles maximales.

Basez toujours votre sélection de qualité sur la pointe de température la plus élevée possible. Vous devez mesurer ce pic à l"emplacement spécifique du composant, et non à la température ambiante de la pièce.

Surmonter les contraintes environnementales : revêtements et risques de corrosion

Le néodyme fer bore brut (NdFeB) représente un composé métallurgique hautement réactif. Elle reste incroyablement vulnérable à la dégradation de l’environnement. Le néodyme brut s"oxyde rapidement lors de l"exposition à l"air ambiant. L"humidité accélère ce processus de façon exponentielle. Une fois l’oxydation commencée, le matériau s’écaille. Cette dégradation provoque une défaillance structurelle et magnétique complète à l"intérieur de votre appareil.

Pour éviter cela, les ingénieurs doivent appliquer des revêtements de surface protecteurs. Choisir le bon placage constitue une exigence non négociable pour la longévité des appareils grand public. Vous disposez de plusieurs catégories distinctes de solutions de revêtement.

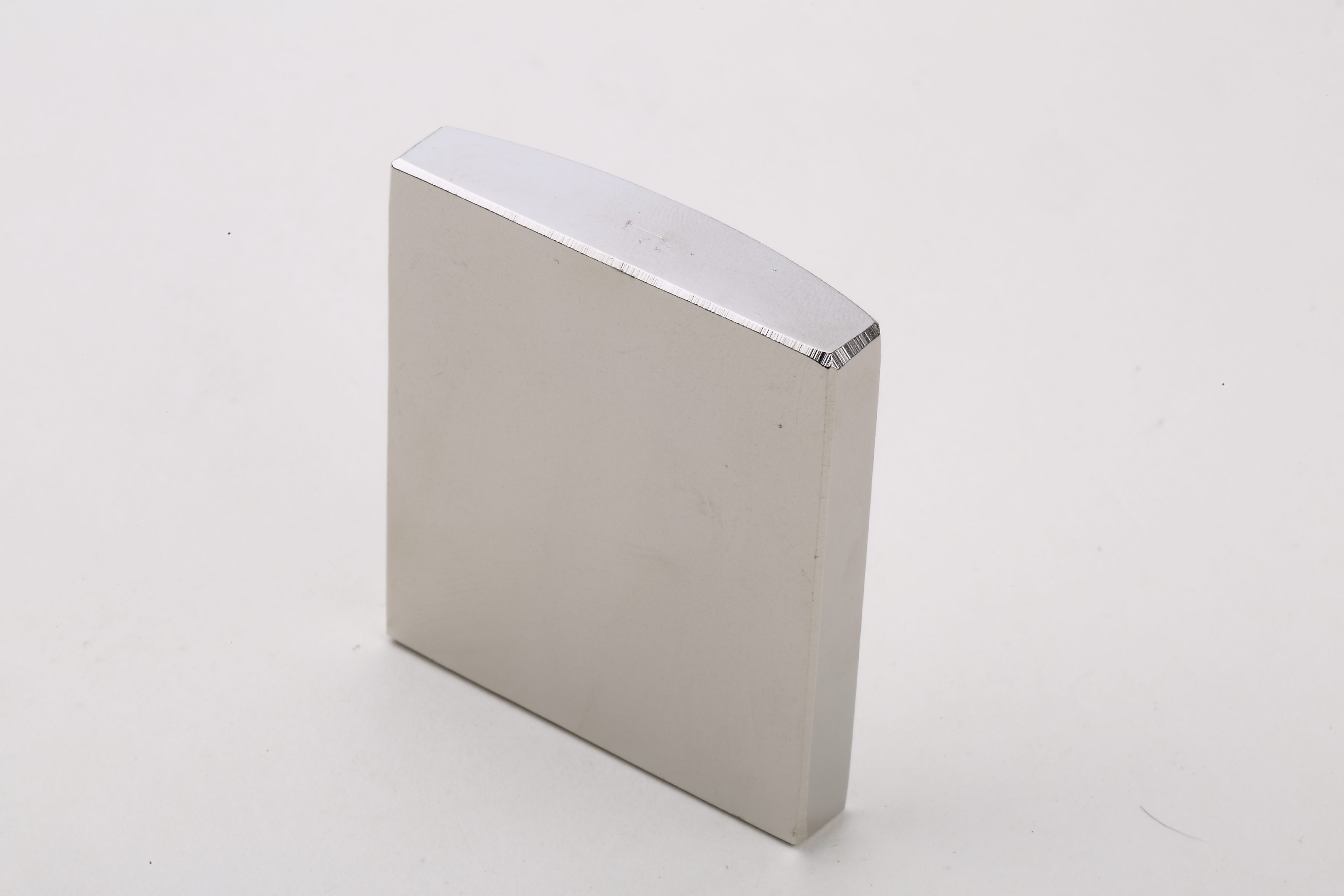

Le nickel-cuivre-nickel (Ni-Cu-Ni) constitue la norme industrielle prédominante pour la technologie grand public. Il constitue une barrière très durable et économique contre l’humidité quotidienne. La structure tricouche garantit des tolérances dimensionnelles serrées. Cependant, le Ni-Cu-Ni reste électriquement conducteur. Vous devez tenir compte des risques potentiels de court-circuit s"ils sont placés contre des PCB exposés.

Les revêtements époxy offrent une résistance supérieure à l’humidité. Les équipes de quincaillerie préfèrent souvent l"époxy pour les équipements marins et les vêtements d"extérieur. La coque en résine noire scelle complètement le noyau réactif. L"époxy est non conducteur, ce qui simplifie l"isolation électrique interne. Cependant, il s’écaille plus facilement sous un impact mécanique violent.

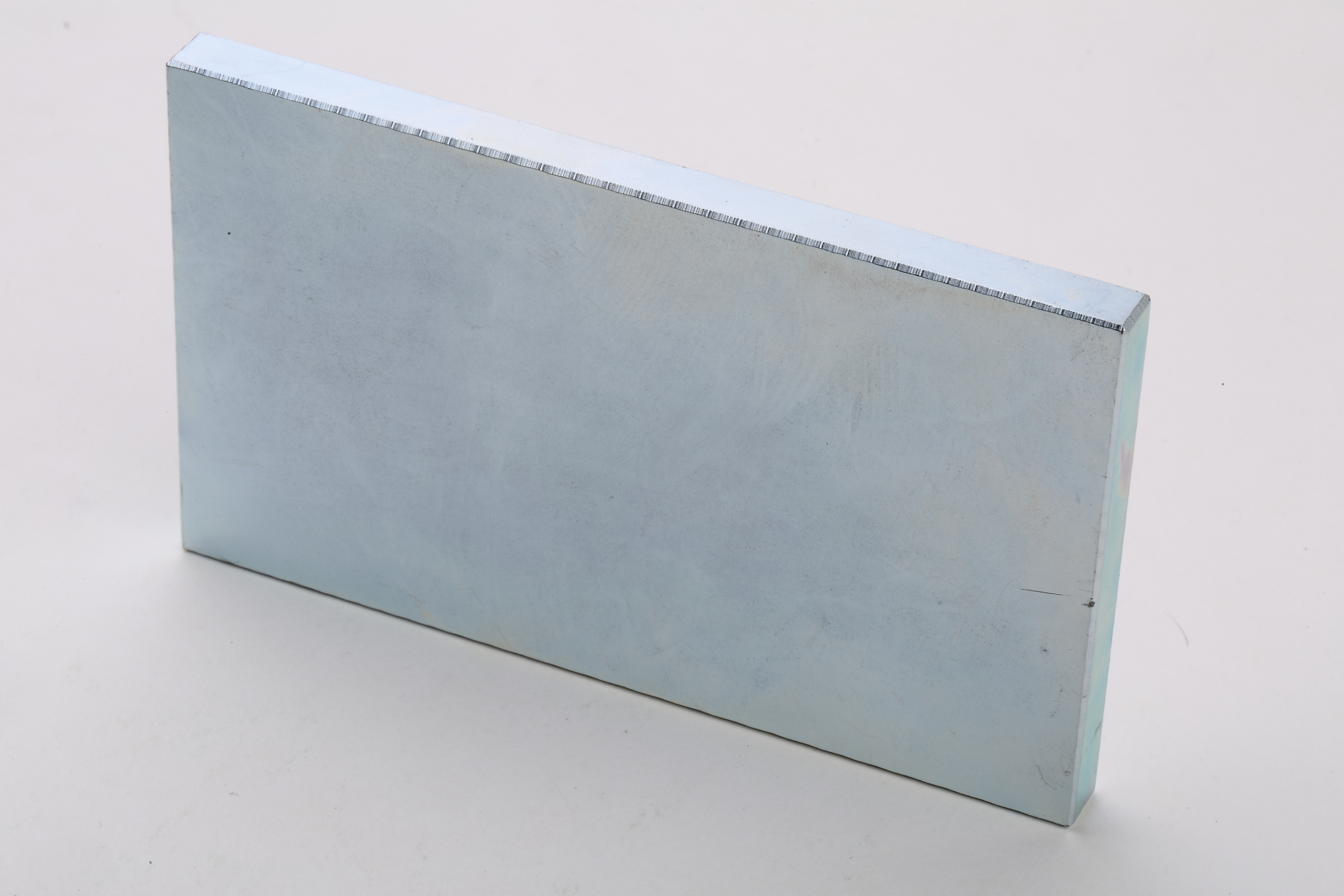

Les revêtements de zinc ou de parylène répondent à des applications de niche spécifiques. Le zinc fournit une surface à friction élevée adaptée aux conceptions de serrage mécanique. Le Parylène offre une biocompatibilité extrême et des profils ultra-fins. Les ingénieurs choisissent Parylene pour les dispositifs médicaux portables avancés et les capteurs internes du corps.

Une atténuation efficace des risques nécessite de faire correspondre les indices de protection (IP) des appareils aux spécifications du revêtement. Une montre intelligente classée IP68 exige des heures de tests rigoureux au brouillard salin de la part de ses composants internes. Si l"appareil est soumis à un test au brouillard salin de 48 heures, le placage interne doit résister à des conditions identiques. Exigez toujours des mesures explicites de survie au brouillard salin lors de la rédaction de vos fiches d’exigences en matière de composants.

Conformité à la volatilité et à la durabilité de la chaîne d’approvisionnement

L’achat de matériaux de terres rares implique de naviguer dans des réalités géopolitiques complexes. La concentration géographique définit fortement les secteurs de l’extraction et de la transformation des terres rares. Une poignée de régions contrôlent la grande majorité du raffinage des matières premières. Cette centralisation a un impact direct sur la stabilité mondiale des prix. Les fabricants de matériel doivent tenir compte de ces réalités du marché lorsqu’ils prévoient leurs budgets de production.

Les équipes d’approvisionnement sont confrontées à des mandats stricts de conformité et de sécurité. Vous devez vérifier la conformité RoHS (Restriction of Hazardous Substances) pour chaque lot. La conformité à REACH est également vitale pour vendre légalement des biens de consommation sur les marchés européens. Les fournisseurs qui ne fournissent pas de certificats de conformité à jour exposent l’ensemble de votre gamme de produits à des blocages juridiques catastrophiques. Vous ne pouvez pas vous permettre des saisies douanières en raison d’éléments traces de métaux lourds non vérifiés.

Les consommateurs et les investisseurs modernes scrutent attentivement l’optique environnementale, sociale et de gouvernance (ESG). Il ne suffit plus d’évaluer les fournisseurs uniquement sur la base du prix à la pièce. Vous devez exiger la traçabilité des matières premières. Les principaux fournisseurs investissent désormais dans des initiatives de recyclage. Ils récupèrent le NdFeB des appareils électroniques en fin de vie. Recherchez des partenaires utilisant des pratiques de raffinage de « chimie verte ». Ces méthodes réduisent considérablement les eaux usées toxiques pendant la phase d’extraction.

Les contrôles d"évolutivité protègent votre pipeline d"assemblage final. Dans la mesure du possible, vous devez éviter de recourir à une source unique de formes personnalisées très complexes. La standardisation des dimensions des composants protège votre nomenclature (BOM) des chocs brusques d’approvisionnement. Si un événement géopolitique perturbe votre fournisseur principal, les formes standard permettent aux fournisseurs secondaires d"intervenir immédiatement. Les outils personnalisés créent des points de défaillance uniques dangereux. Concevez vos boîtiers pour accepter des géométries largement produites dès le début du cycle de conception.

Du prototypage à la production : comment spécifier les aimants pour l"approvisionnement

La transition d"un prototype d"ingénierie fonctionnelle à une production de masse nécessite une documentation rigoureuse. Les accords de poignée de main et les spécifications vagues détruisent les rendements de production. Votre logique de présélection doit évoluer. Vous passez de la recherche du prototype le moins cher à l’identification du partenaire à volume élevé le plus cohérent.

Une transition sans faille repose sur la maîtrise des éléments critiques de la fiche technique. Des bons de commande vagues garantissent des litiges de fabrication. Vous devez définir des attentes physiques et magnétiques exactes.

1. Dimensions précises et tolérances DFM : indiquez vos mesures exactes en millimètres. Appliquez des tolérances réalistes de conception pour la fabrication (DFM). Une tolérance standard se situe entre ±0,05 mm et ±0,1 mm. Des tolérances plus strictes augmentent de façon exponentielle les coûts de fabrication et les taux de rejet.

2. Direction de magnétisation : définissez clairement l'orientation magnétique. Spécifiez si le composant nécessite une magnétisation axiale, diamétrale ou multipolaire. Un disque axial fonctionne complètement différemment d’un disque diamétral.

3. Mesures de force de traction par rapport à Gauss : ne vous fiez jamais uniquement aux estimations génériques de la force de traction. Définissez vos besoins réels en gauss de surface. Spécifiez la distance exacte de l’entrefer pour les tests. Cela fournit une mesure vérifiable pour les équipes de contrôle qualité à la réception d’une expédition.

La vérification des fournisseurs nécessite une vérification active des données. Demandez des courbes de démagnétisation complètes pour la qualité thermique spécifique que vous avez commandée. Exigez des fiches de données de sécurité (MSDS). Demandez des exemples de rapports de cohérence des lots issus des cycles de production précédents. Ces documents prouvent que le fournisseur possède des cadres de contrôle qualité matures.

Avant de vous engager dans un achat en gros volume, lancez une exécution pilote contrôlée. Nous vous recommandons de commander exactement 1 000 unités. Utilisez ce lot pilote pour tester vos chaînes d"assemblage automatisées. Les robots d’assemblage ont souvent du mal à gérer des champs permanents forts. Vous devez observer comment les composants interagissent à l’intérieur de vos machines automatisées de prélèvement et de placement. La résolution des problèmes de manipulation lors d’une exécution pilote évite des temps d’arrêt massifs de l’usine ultérieurement.

Conclusion

L’intégration de matériaux magnétiques avancés dans l’électronique grand public nécessite une approche prudente et équilibrée. Vous devez équilibrer la puissance attractive brute avec de sévères limitations thermiques et vulnérabilités environnementales. Les revêtements de protection garantissent la longévité des appareils, tandis que des pratiques d"approvisionnement intelligentes protègent votre chaîne de production.

Votre objectif principal est d’éviter les spécifications excessives. N’exigez pas arbitrairement la qualité disponible la plus élevée. Ingénieur spécifiquement pour l’environnement d’exploitation réel de votre appareil. Faites correspondre les valeurs thermiques et l"épaisseur du revêtement aux scénarios d"utilisation réels. Cette approche ciblée évite les pannes matérielles prématurées et réduit les coûts matériels inutiles.

Engagez-vous directement avec des équipes d’ingénierie magnétique certifiées dès le début de votre phase de CAO. Ils peuvent optimiser votre conception en termes de fabricabilité avant le début de l"outillage. Finalisez vos tolérances exactes, demandez un devis détaillé pour les matériaux et lancez dès aujourd"hui un essai pilote pour sécuriser votre chaîne d"approvisionnement.

FAQ

Q : Les aimants en néodyme perdent-ils de leur force avec le temps ?

R : Dans des conditions normales de fonctionnement des appareils électroniques grand public, ils conservent une stabilité incroyable. S"ils sont maintenus bien en dessous de leur température de Curie et de leurs limites maximales de fonctionnement, ils perdent moins de 1 % de leur densité de flux sur une période de 10 ans. La chaleur et les dommages physiques sont les principales causes de dégradation, et non le temps.

Q : Les aimants en néodyme peuvent-ils interférer avec d’autres composants électroniques ?

R : Oui. Les champs magnétiques non protégés peuvent facilement perturber les capteurs sensibles de la boussole (magnétomètres) et les stimulateurs cardiaques médicaux non protégés. Les ingénieurs utilisent une conception de circuit magnétique appropriée, un blindage ferreux et des réseaux Halbach spécialisés. Ces techniques réussissent à contenir les champs parasites et à empêcher les interférences internes des appareils.

Q : Quel est le délai de livraison pour les aimants en néodyme de forme personnalisée ?

R : Alors que les disques et blocs standards sont expédiés rapidement à partir du stock existant, les formes personnalisées nécessitent une préparation approfondie. La création d"outils sur mesure, la découpe de moules et l"application d"un placage personnalisé pour des boîtiers d"appareils spécifiques nécessitent généralement 4 à 8 semaines pour les prototypes initiaux.

Q : Pourquoi le Ni-Cu-Ni est-il le revêtement standard pour l"électronique ?

R : La triple couche Nickel-Cuivre-Nickel offre un équilibre optimal entre rentabilité et durabilité. Il garantit des tolérances dimensionnelles incroyablement serrées, essentielles à l’électronique miniaturisée. Il offre également une excellente protection contre l’humidité ambiante et les impacts mineurs rencontrés lors de l’utilisation quotidienne des appareils grand public.
