Aimants en néodyme pour servomoteurs : ce que les acheteurs doivent savoir

Les servomoteurs hautes performances nécessitent un couple maximal dans un encombrement spatial minimal. Les matériaux magnétiques standards ont de plus en plus de mal à répondre à cette demande intense en ingénierie. La robotique et les systèmes automatisés modernes ne peuvent tout simplement pas faire de compromis sur la taille ou la puissance de sortie. Pour les équipes d’ingénierie et d’approvisionnement, l’intégration d’un aimant en néodyme constitue la norme définitive pour atteindre des rapports couple/poids élevés. Cependant, spécifier une mauvaise qualité magnétique peut entraîner une panne moteur catastrophique. La surchauffe et la perte irréversible de flux restent des menaces persistantes dans les conceptions de moteurs compacts à grande vitesse.

Ce guide fournit un cadre d’évaluation simple et exploitable. Nous explorerons en profondeur la sélection et l’approvisionnement en aimants en néodyme dans les applications de servomoteurs . Vous découvrirez des informations cruciales sur les réalités thermiques, les risques d’intégration mécanique et les processus fiables de vérification des fournisseurs. Les acheteurs doivent comprendre ces variables pour construire des systèmes d'entraînement fiables et à haut rendement.

Points clés à retenir

• Les aimants en néodyme augmentent de manière exponentielle la densité de couple et réduisent l"inertie du rotor, permettant des temps de réponse des servos très dynamiques.

• Les qualités N standard (par exemple N52) sont sujettes à la démagnétisation thermique ; les servomoteurs nécessitent généralement des qualités de coercivité élevée (SH, UH ou EH) pour résister aux températures de fonctionnement.

• La résistance à la corrosion et les tolérances dimensionnelles précises ne sont pas négociables pour la fiabilité du moteur à long terme.

• La sélection des fournisseurs doit reposer sur la cohérence du flux magnétique d"un lot à l"autre et sur une stricte conformité environnementale (RoHS/REACH).

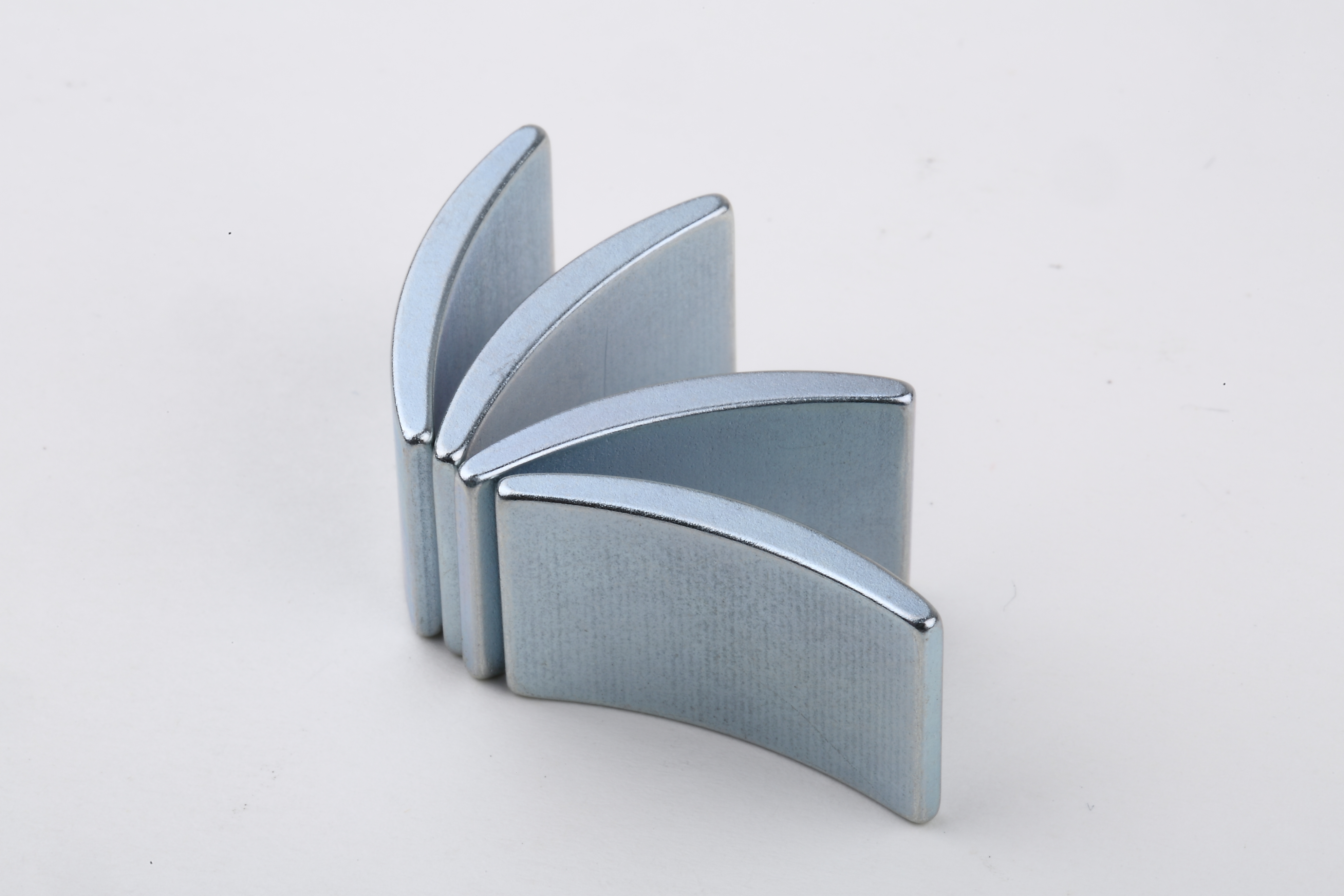

Évaluation des gains de performances par rapport aux alternatives de référence

Les ingénieurs sont confrontés à une pression constante pour miniaturiser les systèmes d’entraînement. La robotique moderne exige des articulations plus petites. Les véhicules à guidage automatique nécessitent des unités d"entraînement plus plates. Les constructeurs OEM doivent réduire l’empreinte physique de leurs machines. Cependant, ils ne peuvent pas sacrifier la puissance de sortie. Ils ne peuvent pas non plus augmenter la consommation d’énergie. Cela crée un défi d’ingénierie difficile. Les aimants en ferrite alimentaient traditionnellement de nombreux moteurs industriels. Aujourd’hui, ils consomment souvent trop d’espace. Un moteur en ferrite standard ne peut tout simplement pas s"intégrer dans un actionneur compact moderne. Vous avez besoin d’une source d’énergie magnétique plus dense.

Considérez l’impact immédiat sur la densité de couple. Le néodyme offre une rémanence (Br) exceptionnellement élevée. Elle dépasse fréquemment 1,3 Tesla. La ferrite a du mal à atteindre seulement 0,4 Tesla. Cet écart massif se traduit directement par des performances tangibles. Vous pouvez obtenir un couple moteur nettement plus élevé dans un boîtier beaucoup plus petit. Le champ magnétique traverse l’entrefer avec une plus grande intensité. Ce champ plus fort entraîne le rotor avec une force exceptionnelle.

La réponse dynamique s’améliore également considérablement. Les applications servo nécessitent des mouvements très précis. Les rotors doivent accélérer et décélérer instantanément. Les assemblages en néodyme pèsent beaucoup moins que leurs équivalents en ferrite. Des ensembles magnétiques plus légers réduisent l"inertie globale du rotor. L"inertie réduite permet des temps de réponse des servos plus rapides et plus précis. Le moteur gaspille moins d’énergie à lutter contre sa propre masse.

Vous devez soigneusement équilibrer le rapport coût/performance. Le néodyme entraîne un coût initial sensiblement plus élevé. Vous compensez cette dépense grâce à des économies intelligentes au niveau du système. Un volume magnétique plus petit vous permet de concevoir des carters de moteur plus petits. Vous réduisez également les besoins en enroulements en cuivre lourds. Ces économies de matériaux cumulées justifient souvent l’investissement initial en aimants.

Voici trois avantages directs de la mise à niveau des matériaux ferrite de base :

1. Densité de couple accrue par centimètre cube de volume du moteur.

2. Inertie du rotor inférieure pour une accélération vive et hautement dynamique.

3. Poids global réduit du moteur et dimensions du boîtier plus petites.

Choisir le bon grade : le risque de démagnétisation thermique

Les servomoteurs génèrent une chaleur statorique importante lors de cycles de service rapides. Cette contrainte thermique représente une dure réalité opérationnelle. Un aimant N52 standard offre une résistance incroyable à température ambiante. Cependant, il commence à perdre de manière irréversible sa capacité de flux vers 80°C. Vous risquez une panne moteur catastrophique si vous ignorez cette limite thermique. Une fois que l’aimant franchit son seuil de température spécifique, il ne retrouvera pas sa force de traction d’origine lors du refroidissement.

Les ingénieurs doivent décoder les suffixes de qualité spécifiques pour garantir la fiabilité. Ces lettres dictent les limites de survie thermique de votre moteur. Nous nous appuyons fortement sur des qualités spécialisées haute température pour les applications industrielles. L"ajout d"éléments de terres rares lourds augmente la résistance thermique de l"aimant.

• Catégories M & H : celles-ci conviennent aux applications légères. Ils fonctionnent en toute sécurité jusqu'à 100°C ou 120°C. Vous pouvez les utiliser dans de petites machines d'emballage.

• Qualités SH, UH et EH : les servomoteurs industriels lourds exigent ces qualités robustes. Ils résistent aux environnements extrêmes entre 150°C et 200°C. Vous en avez besoin pour les machines CNC à service continu.

Vous devez calculer soigneusement la réalité des compromis de conception. Une relation inverse stricte existe dans la fabrication des aimants. La force magnétique maximale (MGOe) diminue à mesure que la résistance thermique augmente. La résistance thermique repose sur la coercivité intrinsèque (Hcj). Les éléments lourds des terres rares déplacent le fer dans l’alliage. Cela réduit la puissance magnétique globale. Vous ne pouvez tout simplement pas fabriquer une nuance N52EH. Les limites métallurgiques l"empêchent. Vous devez faire des compromis. Nous vous recommandons de calculer cet équilibre en fonction strictement du cycle de service maximum prévu de votre moteur.

Goulots d’étranglement de conception et de mise en œuvre

Le néodyme s"oxyde rapidement lorsqu"il est exposé à l"humidité ambiante. Vous devez remédier aux problèmes de corrosion et de revêtement dès le début de la phase de conception. Évaluez vos options de revêtement en fonction strictement de l"environnement d"exploitation du moteur. Les servos pour salles blanches peuvent nécessiter uniquement une couche de base de zinc ou une fine couche d"époxy. À l’inverse, les servos de lavage IP67 exigent un placage Ni-Cu-Ni (Nickel-Cuivre-Nickel) robuste. Certaines applications marines extrêmes utilisent des manchons en acier inoxydable hermétiquement scellés pour empêcher toute pénétration d"humidité.

Les interférences des capteurs créent un autre obstacle majeur en matière de conception. Les champs magnétiques parasites perturbent facilement les codeurs embarqués absolus ou incrémentaux. Les capteurs à effet Hall s"appuient sur des lectures magnétiques précises. Une fuite de flux involontaire du rotor principal peut aveugler ces capteurs. Vous devez exiger un blindage magnétique lors de la phase de conception initiale. Alternativement, vous pouvez utiliser la distance spatiale stratégique. Gardez les composants électroniques sensibles loin du chemin du flux magnétique principal. Une conception appropriée du circuit magnétique dirige le chemin du flux exclusivement vers le stator.

L’assemblage et la rétention présentent des réalités mécaniques strictes. Le néodyme est notoirement fragile. Il se brise facilement lors d"un impact physique violent. Vous devez décrire les méthodes de rétention sûres pour votre ensemble rotor. Les servos à grande vitesse tournent à des milliers de tours par minute. Des forces centrifuges massives déchireront les aimants mal fixés. Nous recommandons des adhésifs industriels spécialisés haute température. Vous devez également incorporer des bandes en fibre de carbone ou des manchons de rotor métalliques structurels. Ces barrières physiques maintiennent fermement les aimants en place. Ils empêchent le matériau fragile de se briser et de détruire les enroulements internes du stator.

Néodyme vs Samarium Cobalt (SmCo) : un cadre décisionnel

Vous devez démontrer votre fiabilité technique en sachant exactement quand pivoter. Parfois, vous ne devriez pas utiliser un aimant en néodyme . Le Samarium Cobalt (SmCo) constitue un matériau alternatif très fiable. Les ingénieurs font confiance à SmCo lorsque les conditions environnementales dépassent les limites standard.

Les températures extrêmes dictent souvent ce pivot nécessaire. Supposons que votre servomoteur fonctionne constamment au-dessus de 200°C. Les actionneurs aérospatiaux et les équipements de forage profond atteignent fréquemment ces niveaux extrêmes. Le Samarium Cobalt devient ici le choix obligatoire. Il possède une résistance maximale nettement inférieure à celle du néodyme. Il est également beaucoup plus fragile et plus difficile à usiner. Malgré ces inconvénients mécaniques, son immense stabilité en température évite une perte de flux critique. Il ne se démagnétisera tout simplement pas sous une chaleur torride.

Les extrêmes de corrosion favorisent également fortement le SmCo. Les environnements chimiques hautement corrosifs dégradent facilement les revêtements de protection standards. Une défaillance du revêtement sur un rotor en néodyme provoque rapidement une oxydation grave. L"aimant gonfle, s"écaille et frotte contre les parois du stator. Cette interférence physique provoque finalement un grippage moteur catastrophique. SmCo ne nécessite aucun revêtement protecteur. Cette stabilité chimique inhérente en fait une excellente option de repli pour les environnements brutaux et hautement caustiques.

Logique d"approvisionnement : vérification des fournisseurs pour l"échelle de production

Vous devez garantir une cohérence fiable des lots à l’échelle de la production. La déviation du flux magnétique entre les lots entraîne de graves problèmes mécaniques. Cela conduit à un calibrage erratique des servos sur votre chaîne de montage. Un moteur peut fonctionner parfaitement, tandis que le suivant est sous-performant. Exigez de vos fournisseurs qu’ils fournissent des courbes de démagnétisation complètes. Ils doivent également fournir des données de routine Cpk (Process Capability). Un score Cpk supérieur à 1,33 indique un processus de fabrication stable et hautement reproductible. N"acceptez rien de moins pour les composants critiques du moteur.

Les tolérances dimensionnelles nécessitent une surveillance tout aussi stricte des achats. L"usinage de précision maintient les entrefers critiques entre le rotor et le stator. Vous devez spécifier des tolérances incroyablement strictes, telles que +/- 0,05 mm. Des dimensions incohérentes créent des champs magnétiques inégaux. Cette irrégularité provoque un engrenage du moteur, ce qui ruine le bon fonctionnement du servo. Les fournisseurs de qualité utilisent des techniques de meulage avancées pour répondre à ces exigences physiques strictes.

Vous devez donner la priorité à la conformité réglementaire et à la gestion éthique de la chaîne d’approvisionnement. Surveillez la volatilité du marché des terres rares pour anticiper les changements soudains de prix. Assurez-vous que vos matériaux d"origine répondent strictement aux normes RoHS et REACH. Vous devez également vérifier la conformité aux minéraux de conflit grâce à des audits détaillés des fournisseurs. Cette autorité transparente protège la réputation de votre marque sur les marchés mondiaux.

Prenez des mesures immédiates de présélection. Démarrez votre processus d’approvisionnement avec un prototypage à faible volume. Demandez des rapports détaillés de tests au brouillard salin sur 72 heures auprès de vos fournisseurs présélectionnés. Exigez des données de tests de vieillissement thermique certifiées avant de vous engager dans des cycles de production à grande échelle. Ce contrôle méthodique et fondé sur des données probantes évite des rappels ultérieurs de produits extrêmement coûteux.

Conclusion

Trouver le bon matériau magnétique implique un équilibrage technique strict. Il ne s’agit jamais simplement de maximiser la force de traction brute. Une intégration réussie nécessite une compréhension approfondie des environnements opérationnels et des limitations mécaniques.

• Comprendre l'équilibre : une intégration réussie nécessite d'équilibrer la coercivité thermique, la durabilité physique et des tolérances dimensionnelles précises.

• Cartographiez l'environnement : définissez toujours votre environnement d'exploitation exact à l'avance pour éviter une corrosion inattendue et des pannes mécaniques prématurées.

• Finaliser les cycles de service : conseillez à votre équipe d'ingénierie de finaliser strictement la température de fonctionnement maximale du moteur avant de demander des devis.

• Demander des données vérifiées : engagez uniquement des fournisseurs qualifiés qui fournissent des données Cpk transparentes et des rapports vérifiés sur le vieillissement thermique.

Prenez ces prochaines étapes orientées vers l’action dès aujourd’hui. Cartographiez vos besoins exacts de couple continu en fonction de vos contraintes spatiales. Demandez ensuite des échantillons personnalisés à des fabricants d’aimants qualifiés et entièrement conformes pour commencer le prototypage physique.

FAQ

Q : Les aimants en néodyme peuvent-ils interférer avec l"électronique interne du servomoteur ?

R : Oui. Des champs magnétiques puissants peuvent perturber les capteurs à effet Hall et les codeurs magnétiques. Une conception et un blindage appropriés du circuit magnétique sont nécessaires pour diriger le chemin du flux exclusivement vers le stator.

Q : Quelle est la meilleure façon de fixer des aimants en néodyme à un servorotor ?

R : Les époxydes de qualité industrielle à haute température combinés à une rétention mécanique (comme les manchons de retenue en acier inoxydable ou en Kevlar) sont standard pour empêcher les aimants fragiles de se détacher sous l"effet de forces centrifuges élevées.

Q : Pourquoi les aimants en néodyme des anciens servomoteurs perdent-ils parfois de leur force ?

R : Cela est généralement dû à une dégradation thermique. Si le moteur est poussé au-delà de la température de fonctionnement maximale de l"aimant (limites de température de Curie), une démagnétisation irréversible se produit, nécessitant le remplacement du rotor.
