L'intégration sécurisée d'assemblages magnétiques dans des applications industrielles, de vente au détail ou structurelles présente un défi d'ingénierie unique et exigeant. Les ingénieurs doivent constamment équilibrer la puissance de maintien maximale avec des limites spatiales étroites et des contraintes mécaniques continues. Alors que traditionnels les aimants en pot offrent une force magnétique optimale sur un seul côté, le choix du mauvais filetage de montage peut entraîner des problèmes structurels importants. Le choix entre un filetage femelle interne ou un goujon mâle externe a un impact sur tout, de l'intégrité structurelle à une défaillance mécanique potentielle. Un style de montage inadapté conduit rapidement à des interférences frustrantes lors de l'assemblage.
Ce guide établit un cadre d’évaluation strict et basé sur des paramètres. Vous apprendrez comment choisir la conception d'aimant en pot fileté adaptée aux exigences spécifiques de votre projet. Nous ignorons volontairement les spécifications de laboratoire en conditions idéales. Au lieu de cela, nous nous concentrons entièrement sur les contraintes techniques du monde réel, la dynamique de charge et les pratiques de mise en œuvre sûres. À la fin de cet article, vous comprendrez exactement comment spécifier ces composants en toute confiance.
Points clés à retenir
Les filetages internes sont optimaux pour le montage encastré et les environnements avec des limites de jeu strictes, nécessitant un boulon externe pour la fixation.
Les filetages externes (goujons) simplifient le montage traversant sur les panneaux et les supports, fixés avec un écrou standard.
Les performances réelles dépendent fortement de la dynamique de charge ; Les aimants en pot excellent dans la traction verticale directe mais nécessitent des éléments de friction supplémentaires ou un support mécanique pour les lourdes charges de cisaillement (glissement).
La sécurité de mise en œuvre repose sur le respect des tolérances d"usinage, la prévention d"un serrage excessif (qui risque de briser l"aimant) et la prise en compte des facteurs environnementaux tels que la chaleur et la corrosion.

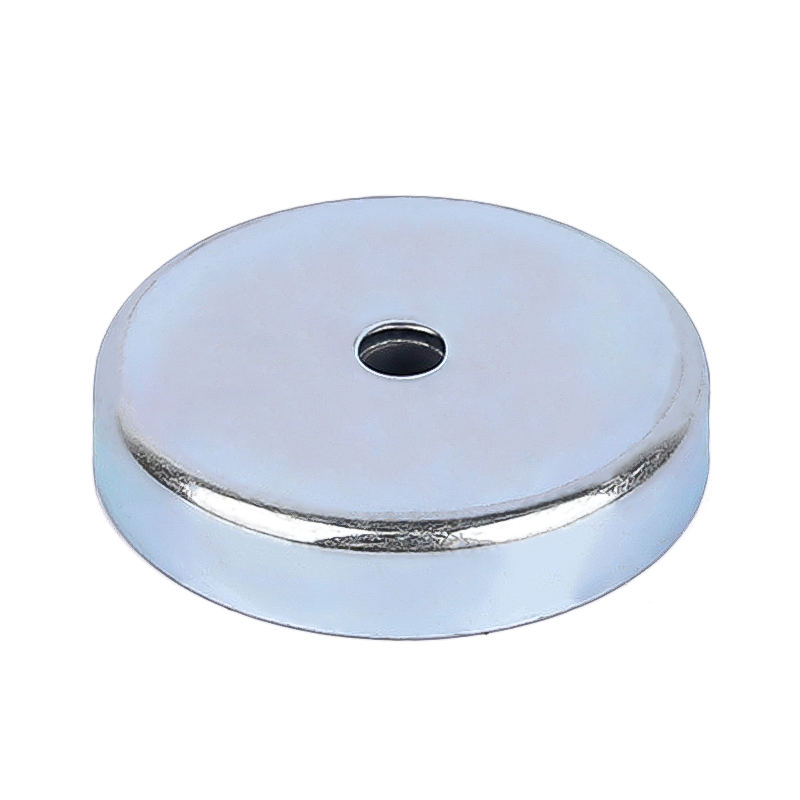

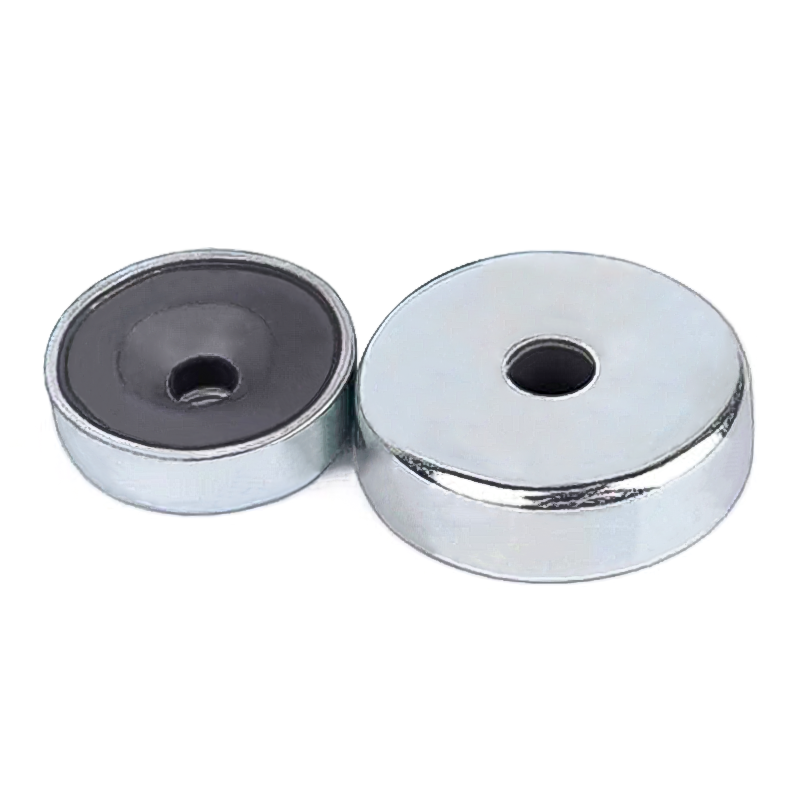

Évaluation des aimants en pot à filetage interne : cas d"utilisation et limites
Comprendre le profil structurel des filetages femelles internes est crucial pour une bonne intégration. La douille filetée interne affleure complètement ou légèrement en dessous de la surface supérieure du boîtier en acier. Les fabricants conçoivent la coupelle en acier pour entourer complètement l’aimant. Cette géométrie spécifique centralise le champ magnétique sur la face active. Il protège efficacement les côtés et l’arrière des champs magnétiques parasites. La douille filetée vous permet de visser un boulon fileté séparé directement dans l"assemblage.
Vous devez appliquer des critères spécifiques pour déterminer si un fil interne convient à votre projet. Considérez les critères de réussite idéaux suivants :
Applications nécessitant une installation strictement discrète. Ils offrent une saillie verticale minimale au-dessus de la surface de montage.
Des assemblages nécessitant une flexibilité ultime. Vous conservez la possibilité de choisir la longueur exacte de votre boulon. Vous pouvez également sélectionner des types de têtes spécifiques comme des têtes fraisées ou hexagonales.
Installations d"équipements suspendus. Ces environnements nécessitent souvent de remplacer fréquemment un crochet fileté ou un boulon à œil.
Cependant, vous devez respecter strictement plusieurs contraintes de mise en œuvre. Le risque le plus critique concerne l’utilisation de boulons trop longs. Un long boulon finira par toucher le fond de la coupelle en acier. Lorsque vous appliquez un couple de rotation à un boulon ayant atteint le fond, la pression est transférée directement vers le bas. Cette pression extrême brisera facilement le matériau magnétique interne fragile. Cela détruit instantanément le composant. Vous devez toujours calculer la profondeur du filetage avec précision. Assurez-vous de laisser un espace suffisant à la base du trou fileté.
Évaluation des aimants en pot à filetage externe (goujon) : cas d"utilisation et limites
Les conceptions à filetage externe présentent un profil structurel très distinct. Ils utilisent une tige filetée mâle saillante, communément appelée goujon. Les fabricants intègrent ce goujon directement dans la partie supérieure du boîtier en acier. Il forme une unité unique, continue et solide. Vous n"avez pas besoin d"un boulon séparé pour le fixer. Cette conception intégrée simplifie de nombreuses exigences matérielles.
Ces unités excellent dans des environnements d"ingénierie très spécifiques. Considérez les critères de réussite idéaux suivants pour les haras externes :
Scénarios de montage traversant. Il vous suffit de passer le montant à travers un support en tôle ou un panneau acrylique. Ensuite, vous le fixez fermement à l’aide d’un écrou standard et d’une rondelle fendue.
Lignes d"assemblage rapides. Gérer une seule pièce intégrée permet un gain de temps considérable. Les ouvriers de production n’ont pas besoin de jongler simultanément avec des boulons et des aimants séparés.
Installations en trous borgnes dans des matériaux secondaires. Vous pouvez visser le goujon directement dans un trou taraudé d"un plus grand luminaire en aluminium ou en plastique.
Les contraintes de mise en œuvre tournent fortement autour de la rigidité dimensionnelle. La dimension de l"axe z reste complètement fixe. Un goujon trop long nécessite souvent une coupe physique. Alternativement, vous devrez peut-être insérer plusieurs rondelles ou entretoises pour combler l"écart. A l’inverse, si le crampon est trop court, vous compromettez immédiatement la sécurité. Un engagement insuffisant du filetage entraîne une défaillance mécanique soudaine sous de fortes contraintes. Vous devez mesurer avec précision l’épaisseur de votre panneau avant de spécifier la longueur des montants.
Matrice de décision : dynamique de charge et intégration mécanique
Les ingénieurs interprètent souvent mal les données sur la force de traction magnétique. Les chiffres de force de traction annoncés supposent des conditions idéales. Ils supposent une traction directe et perpendiculaire. Ils supposent également que le matériau cible est une plaque d’acier épaisse et parfaitement plate. Les conditions réelles correspondent rarement à ces paramètres de laboratoire. La charge de cisaillement représente une dynamique physique complètement différente. Cela se produit lorsqu"un aimant glisse sur une surface verticale en acier. La gravité tire la charge parallèlement à la face de montage. Dans ces cas-là, la capacité de rétention diminue considérablement. La capacité de cisaillement ne représente généralement que 15 à 20 % de la force de traction directe maximale.
Les charges dynamiques affectent fortement toutes les connexions filetées. Les vibrations constantes de la machine peuvent desserrer lentement l"assemblage au fil du temps. Vous devez incorporer de manière proactive des fluides frein-filet. Les composés de résistance moyenne fonctionnent mieux pour la plupart des applications. Les rondelles de blocage mécaniques aident également à sécuriser le joint de façon permanente. De plus, nous recommandons fortement les variantes recouvertes de caoutchouc. Les revêtements en caoutchouc augmentent considérablement la friction de surface. Cette friction accrue aide à empêcher une rotation indésirable et un glissement vers le bas.
La précision dimensionnelle reste non négociable pour les intégrations serrées. Vous devez toujours vérifier attentivement les normes de filetage métrique ISO. Recherchez les désignations exactes telles que M3, M4, M6 ou M8 avant de commander. Vous devez également tenir compte des tolérances standard des coupelles en acier. Un fil lâche compromet toute la tenue structurelle. Exigez toujours des tolérances d’usinage serrées de la part de votre fournisseur.
Tableau de capacité de charge et de contre-mesures
Type de force
Direction de la charge appliquée
Capacité de détention prévue
Contre-mesures techniques requises
Force de traction directe
Perpendiculaire (90° à la surface)
100 % des spécifications nominales
Assurer une surface cible en acier plate, épaisse et propre.
Force de cisaillement (glissement)
Parallèle (0° à la surface)
15 % à 20 % de la spécification nominale
Utilisez un revêtement en caoutchouc ou installez des rebords de support mécaniques.
Vibrations dynamiques
Impact multidirectionnel
Très variable (sujet au relâchement)
Appliquez du liquide frein-filet et utilisez des rondelles de blocage mécaniques.
Sélection des matériaux : équilibrer la force magnétique et l"environnement
Le choix du bon matériau magnétique est déterminant pour le succès du projet à long terme. Le néodyme (NdFeB) représente la norme industrielle incontestée pour les exigences de haute résistance. Il offre une immense puissance de maintien dans un encombrement très compact. Cela le rend idéal lorsque l’autorisation physique est strictement limitée. Il permet de concevoir des assemblages plus petits et plus légers.
La ferrite (céramique) offre cependant une alternative très rentable. Il fonctionne exceptionnellement bien dans les environnements à haute température où le néodyme échoue. Choisissez Ferrite lorsque les restrictions de taille physique sont minimes. Il occupe plus d"espace mais offre un excellent rapport qualité-prix et une excellente stabilité thermique.
La dégradation de l’environnement détruit rapidement les composants mal spécifiés. L’humidité et les produits chimiques corrosifs dégradent rapidement les matières magnétiques brutes. L’environnement d’exploitation prévu doit dicter vos exigences en matière de revêtement. Le placage standard Ni-Cu-Ni (Nickel-Cuivre-Nickel) fonctionne exceptionnellement bien pour une utilisation générale en intérieur. Il offre une excellente résistance à la corrosion de base. Pour les environnements extérieurs difficiles ou humides, choisissez plutôt des options à revêtement en caoutchouc. Ils offrent une protection supérieure des surfaces et empêchent efficacement la pénétration de l’humidité.
Vous devez respecter strictement les plafonds thermiques. Le dépassement des températures maximales de fonctionnement entraîne une perte magnétique irréversible. Les qualités standard de néodyme se dégradent généralement rapidement au-dessus de 80°C (176°F). Une fois que la chaleur démagnétise le matériau, l’assemblage ne retrouvera pas sa résistance d’origine lors du refroidissement. Vérifiez toujours la classe de température spécifique.
Processus d"évaluation des matériaux étape par étape
Calculez les limites spatiales exactes et l’empreinte maximale de votre zone d’assemblage.
Déterminez la température ambiante de fonctionnement maximale absolue à laquelle le composant sera confronté.
Identifiez tout élément corrosif dans l’environnement, y compris une humidité élevée ou une exposition à des produits chimiques.
Sélectionnez le néodyme pour une résistance maximale dans les espaces restreints, ou choisissez la ferrite pour les applications à haute température et soucieuses de votre budget.
Tableau de comparaison des matériaux
Type de matériau
Force relative
Température maximale standard
Profil de coût
Meilleur scénario d"application
Néodyme (NdFeB)
Extrêmement élevé
80°C / 176°F
Prime
Assemblages compacts nécessitant une puissance de maintien massive.
Ferrite (Céramique)
Modéré
250°C / 482°F
Économique
Grands luminaires industriels exposés à une chaleur intense.
Diligence raisonnable en matière d’approvisionnement et risques courants de mise en œuvre
Les ingénieurs sous-estiment souvent la fragilité mécanique des matériaux magnétiques frittés. Ils les traitent à tort comme des composants en acier massif. Les métaux frittés n’ont pas intrinsèquement l’élasticité de l’acier standard. Le serrage excessif d"une connexion filetée représente une erreur critique et courante. Une force de rotation excessive déforme facilement la coupelle en acier environnante. Cette subtile distorsion brise immédiatement l’aimant fragile fixé à l’intérieur. Vous devez toujours utiliser une clé dynamométrique calibrée lors de l"installation. Établissez une valeur de couple maximale stricte pour les travailleurs de votre chaîne de montage.
Le mélange de métaux différents crée de graves problèmes à long terme. Cela devient particulièrement problématique dans les environnements humides ou très humides. Par exemple, l"association d"un boulon en acier inoxydable avec un boîtier zingué standard favorise la corrosion galvanique. Les métaux différents réagissent chimiquement en présence d’humidité. Cette réaction accélère la rouille et provoque une dégradation structurelle rapide. Vous pouvez facilement atténuer ce risque. Utilisez des rondelles isolantes en nylon pour séparer les métaux. Vous pouvez également garantir une compatibilité complète des matériaux avec tout le matériel de fixation.
N’acceptez jamais de vagues allégations de performances provenant de sources non vérifiées. Vous devez mettre en œuvre des protocoles stricts de validation des fournisseurs. Sélectionnez uniquement les fournisseurs qui fournissent facilement des graphiques de force de maintien vérifiables. Ces graphiques techniques doivent explicitement tenir compte des entrefers spécifiques. Ils doivent également montrer des baisses de performances selon différentes épaisseurs de tôles d"acier. De plus, exigez des certifications de conformité aux normes. Assurez-vous que tous les composants respectent strictement les réglementations RoHS et REACH avant de finaliser tout achat en volume.
Conclusion
Le choix entre une conception à filetage interne et externe se résume en fin de compte aux paramètres de dégagement spatial. Vous devez cartographier minutieusement votre accès de montage et calculer soigneusement la direction principale de votre charge appliquée. Reconnaître la grande différence entre la force de traction directe et la force de cisaillement évite les défaillances catastrophiques sur le terrain.
Votre prochaine étape nécessite d’aller au-delà des fiches techniques théoriques. Nous vous recommandons fortement d"évaluer les prototypes physiques dans votre environnement d"application réel. Demandez des fichiers CAO dimensionnels détaillés auprès d"un fournisseur qualifié pour vérifier les interférences d"assemblage. Sécurisez des échantillons physiques pour tester les forces de traction réelles. Enfin, testez ces assemblages directement sur les surfaces spécifiques à votre application pour valider minutieusement vos marges de sécurité.
FAQ
Q : Puis-je usiner ou réenfiler moi-même un aimant en pot ?
R : Nous le déconseillons fortement. L"usinage génère une chaleur localisée intense. Cette chaleur démagnétise facilement le matériau interne de manière permanente. De plus, le perçage introduit de fortes vibrations. Ces vibrations briseront probablement le noyau magnétique très fragile, rendant le composant complètement inutile.
Q : Pourquoi l"aimant en pot fileté ne parvient-il pas à maintenir son poids annoncé dans mon application ?
R : Plusieurs variables entraînent une sous-performance. Vous l’attachez peut-être à un métal cible mince, qui sature rapidement. Les surfaces inégales créent des entrefers nuisibles. Les revêtements peints agissent comme des supports physiques, affaiblissant considérablement le champ magnétique. Enfin, vous pourriez appliquer la force en cisaillement plutôt qu"en traction perpendiculaire directe.
Q : Quel est l"engagement minimum du filetage requis pour la sécurité ?
R : Les meilleures pratiques mécaniques standard s"appliquent ici. Assurez-vous que l"engagement du filetage est au moins égal au diamètre total du boulon ou du goujon. Cependant, évitez strictement d’enfoncer le boulon dans les pots filetés internes. Le fond crée une immense pression qui fracture le matériau interne.
Q : Les aimants en pot filetés conviennent-ils à une utilisation en extérieur ?
R : Oui, mais uniquement avec une protection environnementale appropriée. Les versions standard brutes se corroderont rapidement sous la pluie. Nous recommandons fortement les variantes à revêtement en polyuréthane ou en caoutchouc. Vous pouvez également spécifier des boîtiers en acier inoxydable de qualité marine. Ces conceptions spécialisées préviennent la rouille grave et empêchent l’aimant interne de gonfler.
