Comment choisir des aimants en néodyme pour les moteurs industriels

Les moteurs industriels hautes performances, notamment les modèles BLDC, servo et synchrones, dépendent fortement de la force magnétique des terres rares. Ils atteignent une densité de couple incroyable et une efficacité opérationnelle exceptionnelle. Ces composants avancés sont fondamentalement à l’origine de l’automatisation, de la robotique et des machines lourdes modernes.

Cependant, spécifier un aimant en néodyme ne consiste pas seulement à choisir la force magnétique la plus élevée disponible. La dégradation thermique, la corrosion environnementale sévère et les tolérances de fabrication strictes compliquent considérablement le processus d'ingénierie. Une seule spécification de matériau mal alignée peut facilement provoquer une panne catastrophique du moteur sur le terrain. De telles défaillances perturbent les lignes de production critiques et nuisent à la réputation des fabricants.

Ce guide fournit un cadre d’évaluation technique et commerciale complet. Nous vous guiderons dans la sélection des spécifications exactes nécessaires à vos conceptions spécifiques. Vous apprendrez à équilibrer correctement la résilience thermique, la force magnétique brute et la protection de l’environnement. Poursuivez votre lecture pour maîtriser ces choix critiques pour vos applications de moteurs industriels.

Points clés à retenir

• La sélection de la température nominale correcte (M, H, SH, etc.) est plus critique pour la longévité du moteur que la maximisation de la force magnétique de base (grade N).

• Le néodyme fritté offre une densité énergétique maximale pour les moteurs industriels lourds, tandis que le néodyme lié offre une flexibilité de forme pour des conceptions de moteurs précises et complexes.

• Les risques environnementaux nécessitent des évaluations strictes des revêtements (par exemple, Ni-Cu-Ni vs Epoxy) pour éviter une oxydation irréversible et une perte de performances.

• Le coût total de possession doit tenir compte de la volatilité du marché des terres rares, des rendements d"usinage et de la conformité réglementaire (RoHS/REACH).

Établir des références de candidature et des critères de réussite

Avant de sélectionner des matériaux physiques, vous devez définir fermement les critères de réussite de votre candidature. Votre base opérationnelle initiale dicte tous les choix techniques ultérieurs.

Définir les exigences du moteur

Tout d’abord, identifiez votre principal objectif de conception. Souhaitez-vous réduire l’empreinte globale du moteur ? Essayez-vous de maximiser le rapport couple/poids pour les applications aérospatiales ? Ou peut-être que votre objectif principal consiste à accroître l’efficacité énergétique de base. Identifiez ces objectifs spécifiques dès le début. Ils dirigeront vos compromis matériels plus tard.

Identifier les paramètres de fonctionnement

Vous devez cartographier méticuleusement tous les paramètres environnementaux fonctionnels. Tenez compte de la température de fonctionnement continue du boîtier du moteur. Tenez compte des pics soudains de température lors des scénarios de charge élevée. Mesurez avec précision les dimensions d’entrefer requises. Enfin, évaluez les vitesses de rotation attendues (RPM). Des vitesses extrêmement élevées introduisent des forces centrifuges importantes. Ces forces sollicitent fortement l’ensemble rotor.

Déterminer les contraintes de facteur de forme

Évaluez vos limites d’espace physique à l’intérieur du boîtier du moteur. La conception de votre rotor nécessite-t-elle des blocs simples ou des arcs standards ? Alternativement, avez-vous besoin d’anneaux radiaux multipolaires complexes ? Vos exigences géométriques influenceront fortement la méthode de fabrication idéale.

Seuils de performance et de coût

Établir un équilibre technique réaliste et acceptable. Vous devez soigneusement peser l’énergie magnétique brute par rapport aux limites budgétaires strictes du projet. Une force magnétique plus élevée signifie naturellement des coûts de matières premières plus élevés. Vous avez besoin d’un équilibre durable pour une production en volume à long terme.

• Meilleure pratique : définissez toujours votre température de fonctionnement maximale absolue avant de consulter les tableaux de force magnétique.

• Erreur courante : évitez de trop spécifier les qualités magnétiques. L’achat de grades N52 pour des tâches standard épuise inutilement les budgets.

Aimants en néodyme frittés ou liés par compression

Les ingénieurs choisissent généralement entre deux méthodes de fabrication principales. Vous pouvez sélectionner des matériaux frittés ou liés par compression. Chaque méthode offre des avantages très distincts pour des applications de moteur spécifiques.

Néodyme fritté (haut rendement, haute résistance)

Les fabricants créent des pièces frittées en pressant de la poudre brute de terres rares en blocs solides. Ils chauffent ensuite ces blocs denses dans un four de frittage spécialisé.

• Caractéristiques : Cette méthode produit le produit à énergie magnétique la plus élevée disponible dans le commerce. Les pièces frittées sont fortement anisotropes. Ils présentent de puissants champs magnétiques dans une seule direction privilégiée.

• Idéal pour : Vous trouverez des composants frittés à l’intérieur des moteurs industriels à couple élevé. Ils alimentent les véhicules électriques lourds (VE). Ils entraînent également d’énormes générateurs industriels.

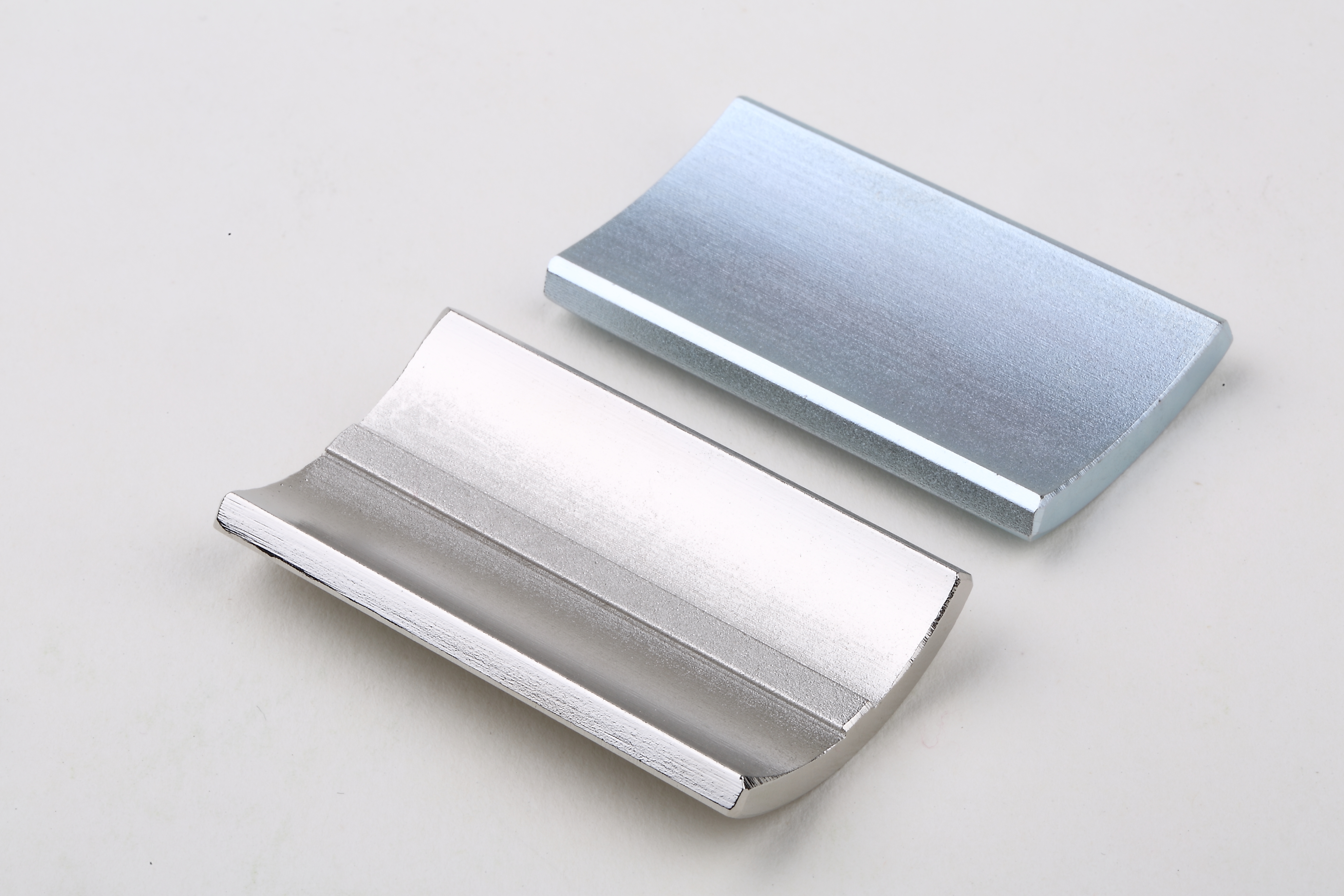

• Inconvénients : Le matériau fritté reste très fragile. Cela limite vos conceptions physiques à des géométries plus simples comme des arcs et des blocs. Vous devez également tenir compte des processus de meulage post-usinage coûteux.

Néodyme lié par compression/injection (précision et complexité)

Ce procédé alternatif mélange de la poudre magnétique à des liants polymères. Les fabricants compressent ou injectent ensuite ce composé directement dans les moules.

• Caractéristiques : Les matériaux liés offrent une force magnétique de base nettement inférieure. Cependant, ils sont généralement isotropes. Vous pouvez facilement les magnétiser dans n’importe quelle direction souhaitée.

• Idéal pour : Nous recommandons les composants collés pour les micromoteurs modernes. Ils excellent dans les moteurs pas à pas de précision. Utilisez-les lorsque votre application nécessite des formes complexes. Ils respectent parfaitement des tolérances dimensionnelles serrées dès la sortie du moule.

• Inconvénients : vous bénéficierez d’une efficacité opérationnelle inférieure à celle des équivalents frittés. Les liants polymères limitent également considérablement la résilience aux températures élevées.

Tableau comparatif de la fabrication

Évaluation des qualités magnétiques et des tolérances thermiques

Les notes magnétiques déroutent souvent les premiers acheteurs. Vous devez décoder complètement ces valeurs nominales pour éviter une panne rapide du moteur. La qualité dicte avec précision à la fois la puissance de sortie et les limites de survie thermique.

Décoder les N-grades

Les qualités de néodyme commencent par un « N » suivi d"un chiffre. Vous verrez généralement des notes allant de N35 à N52. Ce nombre représente spécifiquement le produit énergétique maximum du matériau. Une idée fausse courante en ingénierie prétend que des nombres plus élevés sont toujours meilleurs. En réalité, les pièces N52 souffrent d’une stabilité thermique extrêmement mauvaise. Ils sont rarement adaptés aux environnements industriels exigeants.

Suffixes de température (le facteur de décision critique)

Les lettres qui suivent le grade N représentent les seuils de survie thermique. Ce suffixe spécifique détermine votre véritable limite opérationnelle. L’utilisation d’aimants en néodyme dans les conceptions de moteurs nécessite une attention particulière à ces lettres exactes. Les fabricants ajoutent des éléments de terres rares lourds comme le dysprosium pour augmenter ces notes.

Tableau récapitulatif des tolérances thermiques

Atténuation des risques

Vous devez comprendre la différence nette entre la perte de flux réversible et la démagnétisation irréversible. La perte réversible signifie que la pièce retrouve entièrement sa résistance après refroidissement. Une démagnétisation irréversible détruit définitivement le champ magnétique interne. Vous ne devez jamais dépasser la température maximale de fonctionnement du matériau. L"approche de la température de Curie réelle provoque une défaillance structurelle atomique complète.

Coercivité (Hcj)

Les bobines du stator de votre moteur génèrent naturellement des champs démagnétisants intenses. Une coercitivité intrinsèque élevée (Hcj) résiste activement à ces champs externes. Vous avez absolument besoin de valeurs Hcj élevées pour survivre aux impulsions magnétiques inverses pendant le fonctionnement du moteur. La sélection de la qualité SH ou UH appropriée garantit une coercivité suffisante pour vos conceptions.

Atténuation de la corrosion : considérations relatives aux revêtements et aux espaces d"air

Les éléments des terres rares possèdent un défaut fatal. Ils se corrodent rapidement lorsqu’ils sont exposés directement à l’oxygène et à l’humidité ambiante.

Le risque d’oxydation

Les pièces nues en néodyme s"oxyderont rapidement sans protection. Au fil du temps, ils finissent par se transformer en une poudre friable et inutile. Cette dégradation chimique s"accélère considérablement dans les environnements industriels humides ou corrosifs. Vous devez protéger la matière première du noyau à l’aide de traitements de surface spécialisés.

Évaluation des solutions de revêtement

Vous disposez de plusieurs options de protection hautement viables. Chaque revêtement distinct répond à un objectif environnemental spécifique.

• Ni-Cu-Ni (Nickel-Cuivre-Nickel) : Cette triple couche fiable reste la norme de l'industrie. Il s’avère très résistant à l’usure quotidienne. Nous le recommandons fortement pour les applications automobiles générales.

• Époxy : Choisissez la résine époxy pour les environnements très humides. Il excelle dans les applications industrielles difficiles et riches en sel. L'épaisse barrière polymère empêche strictement la pénétration de l'humidité.

• Zinc et passivation : Ceux-ci offrent d’excellentes alternatives rentables. Utilisez-les strictement pour les carters de moteur entièrement fermés et moins exigeants. Ils offrent une protection minimale contre les rayures physiques directes.

Impact sur la conception

Les revêtements ajoutent inévitablement de l"épaisseur physique à votre pièce finalisée. Un revêtement Ni-Cu-Ni standard ajoute environ 10 à 20 micromètres par surface. Les traitements époxy peuvent facilement ajouter jusqu"à 30 micromètres. Vous devez calculer précisément ce volume ajouté. Cela impacte directement vos tolérances dimensionnelles physiques. De plus, cela modifie de manière permanente l’entrefer critique entre votre rotor et votre stator. Même un changement minuscule et inattendu de l"entrefer modifie considérablement le couple final de votre moteur.

Logique d’approvisionnement, de conformité et de présélection

Les spécifications techniques ne résolvent que la moitié de votre problème d’ingénierie. Vous devez également réussir à garantir une chaîne d’approvisionnement fiable et prévisible.

Chaîne d’approvisionnement et stabilité des prix

Les chaînes d’approvisionnement en éléments de terres rares connaissent une volatilité fréquente et sévère. Les prix mondiaux fluctuent énormément en fonction des changements géopolitiques rapides. Vous devez sélectionner très soigneusement les fournisseurs de fabrication. Donnez la priorité aux partenaires commerciaux disposant de réseaux d’approvisionnement en matières premières diversifiés ou très stables. Interrogez-les directement sur leurs partenariats miniers en amont.

Contrôle qualité et tolérances

Évaluez vos fournisseurs potentiels strictement en fonction de leurs capacités d’inspection interne. Utilisent-ils des bobines de Helmholtz pour mesurer exactement les moments magnétiques ? Utilisent-ils des MMT (machines à mesurer tridimensionnelles) pour vérifier les dimensions physiques ? Demandez-leur leurs protocoles de tests de vieillissement thermique accéléré. Un fournisseur véritablement fiable garantit activement une variation minimale d’un lot à l’autre. Des lots de production incohérents détruiront rapidement l’efficacité de votre chaîne d’assemblage de moteurs.

Vérification de la conformité

Les marchés industriels modernes exigent un strict respect des réglementations à l’échelle mondiale. Assurez-vous que le fournisseur que vous avez choisi fournit des documents de conformité largement documentés. Ils doivent offrir des certifications RoHS et REACH standard. De plus, demandez des documents spécifiques sur l’approvisionnement en minéraux sans conflit. Ces documents essentiels protègent activement la marque de votre entreprise contre les audits de conformité mondiaux douloureux.

Prochaines étapes pour les acheteurs

Suivez un processus de validation hautement structuré avant de commencer la production de masse.

1. Finalisez complètement vos simulations d’analyse par éléments finis (FEA). Utilisez les courbes de démagnétisation de qualité spécifique fournies par le fabricant sélectionné.

2. Demandez des prototypes physiques rapides de deux ou trois qualités spécifiques. Testez un N42SH contre un N45H directement sur votre banc d"essai thermique.

3. Auditez minutieusement les capacités d’usinage des fournisseurs. Inspectez les systèmes qualité de leur usine avant de vous engager dans des contrats de production en volume.

Conclusion

La spécification des aimants industriels nécessite un jugement technique précis et minutieux. Cela reste un exercice d’équilibre très délicat. Vous devez parfaitement aligner l’énergie magnétique brute avec une stricte résilience thermique. De plus, vous devez appliquer une protection environnementale de surface appropriée.

Ne laissez pas de mauvaises spécifications initiales faire dérailler vos projets. Une spécification excessive conduit simplement à un budget de projet massivement gaspillé. À l’inverse, une sous-spécification garantit des pannes catastrophiques sur le terrain à long terme. Cartographiez toujours en premier vos températures de fonctionnement continues exactes et vos pics thermiques.

Prenez des mesures immédiates pour sécuriser la conception de vos moteurs. Consultez dès aujourd’hui une équipe d’ingénierie magnétique expérimentée. Demandez-leur d’examiner en profondeur votre architecture moteur spécifique. Demandez une fiche de propriétés de matériau personnalisée, adaptée exactement à vos paramètres opérationnels. Les conseils d’experts optimiseront votre conception finale et garantiront en toute sécurité le succès de votre fabrication.

FAQ

Q : Les aimants en néodyme interféreront-ils avec les capteurs de mon moteur électrique ou les appareils électroniques à proximité ?

R : Oui, les champs magnétiques parasites peuvent facilement perturber les appareils électroniques sensibles à proximité. Ils interfèrent régulièrement avec les capteurs à effet Hall mal protégés. Vous devez positionner soigneusement vos capteurs Hall pour mesurer le flux prévu sans saturation. Appliquez des matériaux de blindage magnétique spécialisés, comme des boîtiers en acier à faible teneur en carbone, pour contenir les interférences électromagnétiques indésirables.

Q : Quelle est la température de fonctionnement maximale des aimants en néodyme dans les moteurs industriels ?

R : La limite de température réelle dépend entièrement du suffixe de qualité spécifique. Les qualités standard non classées commencent à perdre rapidement de leur résistance et échouent à 80°C. Il existe cependant des qualités spécialisées pour les températures élevées. En ajoutant des éléments lourds, les grades AH peuvent survivre jusqu"à 220°C. Le dépassement de votre limite nominale entraîne une panne permanente du moteur.

Q : Combien de temps durent les aimants en néodyme dans une application moteur ?

R : En théorie, les aimants permanents durent éternellement dans des conditions de fonctionnement idéales. Ils ne perdent généralement qu’une infime fraction d’un pour cent de leur force par décennie. Cependant, vous devez les maintenir strictement dans leurs limites thermiques spécifiées. Vous devez également éviter complètement les dommages au revêtement et l’exposition à l’humidité.

Q : Puis-je usiner ou percer un aimant en néodyme après l’avoir acheté ?

R : Nous déconseillons fortement l’usinage ou le perçage de pièces finies. Le néodyme fritté est extrêmement cassant et s’écaille facilement. Le perçage détruit complètement le revêtement protecteur, exposant le noyau à une oxydation rapide. De plus, la poussière générée lors de l"usinage présente un risque d"incendie important. Commandez toujours des pièces préfabriquées aux dimensions finales.
