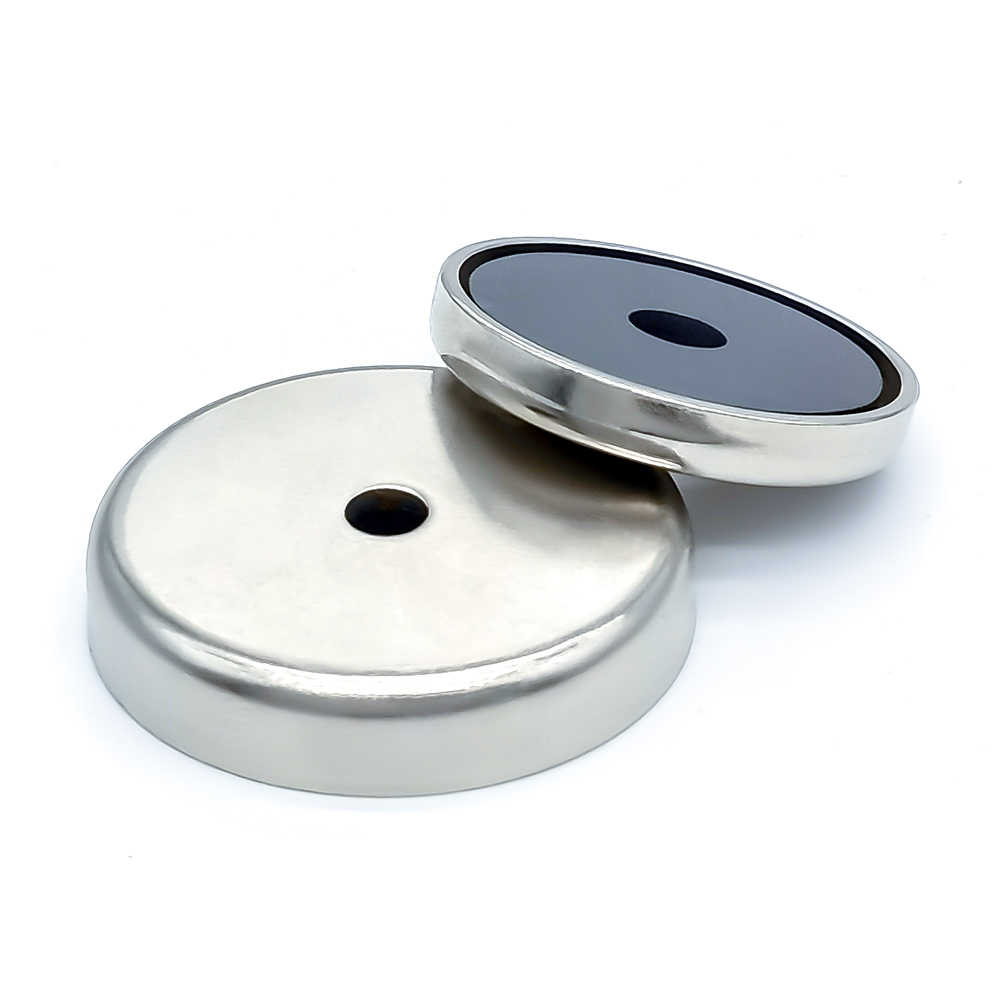

Aimants en pot en néodyme ou aimants en pot en ferrite : lequel devriez-vous utiliser ?

La sélection du mauvais ensemble magnétique peut déclencher une défaillance mécanique prématurée, créer des risques de sécurité importants ou gonfler inutilement votre budget de fabrication. Dans les applications industrielles et commerciales exigeantes, la précision est profondément importante. Les ingénieurs se tournent fréquemment vers des solutions magnétiques spécialisées pour résoudre en toute sécurité des problèmes complexes de fixation et de montage. Ici, les Pot Magnets s’avèrent absolument inestimables. Ils utilisent une coque en acier robuste pour concentrer le champ magnétique interne sur une seule face active. Cette conception géométrique brillante augmente considérablement la force de maintien globale par rapport aux aimants nus standards.

Votre décision d’ingénierie principale se résume généralement à choisir entre deux matériaux dominants. Vous pouvez opter pour du néodyme (NdFeB) à haute résistance ou de la ferrite (céramique) très durable. Aucune des deux options n’est universellement supérieure dans tous les environnements. Faire le bon choix exact nécessite un calcul strict de votre température de fonctionnement continu, des risques environnementaux environnants, de l"empreinte spatiale disponible et de la force de traction précise requise. Nous explorerons ci-dessous comment adapter parfaitement le matériau magnétique à vos exigences structurelles spécifiques.

Points clés à retenir

• Espace contre résistance : les aimants en pot en néodyme offrent une force de maintien inégalée dans des empreintes étroites, tandis que la ferrite nécessite une plus grande surface pour obtenir une force similaire.

• Limites thermiques : les aimants en pot en ferrite résistent de manière fiable à des températures allant jusqu'à 250 °C, alors que le néodyme standard se dégrade rapidement au-dessus de 80 °C.

• Résistance à la corrosion : la ferrite est intrinsèquement très résistante à la corrosion et à l’humidité ; Le néodyme nécessite un placage protecteur et est vulnérable s’il est rayé.

• Rentabilité : La ferrite est le choix le plus rentable pour les déploiements à grande échelle où l'espace et la force de maintien extrême ne sont pas les principales contraintes.

Le rôle de la coque en acier dans les aimants en pot

Comprendre le concept de base de ces assemblages magnétiques est crucial pour une mise en œuvre réussie. Un aimant nu standard émet un champ magnétique librement dans toutes les directions. Cependant, placer cet aimant brut dans une coupelle en acier usiné avec précision change complètement la physique. La coque en acier canalise efficacement le circuit magnétique. Il restreint les lignes de flux magnétique et les force entièrement sur une seule face active. Cela empêche l"énergie de s"écouler sur les côtés ou à l"arrière de l"assemblage.

Cette ingénierie ciblée donne un résultat mécanique massif. La conception de la coque multiplie considérablement la force de traction brute de l"aimant inclus. Cette concentration géométrique rend l"assemblage idéal pour le serrage rigide, le montage structurel sécurisé et les tâches de levage lourdes. Ils excellent dans la tenue par contact direct plutôt que dans l’attraction à longue distance. Un aimant nu peut tirer un objet métallique lâche à plusieurs centimètres de distance. À l’inverse, la conception à coque nécessite un contact direct affleurant, mais adhère incroyablement fort une fois fixée avec succès à une cible métallique.

Il faut aussi reconnaître la stricte pertinence du logement extérieur. Le matériau de la coque détermine la durabilité environnementale globale de votre point de montage. Les fabricants utilisent généralement de l"acier galvanisé, de l"acier au carbone zingué ou de l"acier inoxydable de qualité marine pour le boîtier. Cette barrière métallique protège l’aimant interne, intrinsèquement fragile, des impacts mécaniques soudains.

Voici une description détaillée de la façon dont la coque en acier optimise les performances :

1. Concentration de flux : redirige les champs magnétiques parasites directement vers la surface de contact, augmentant considérablement la force de préhension.

2. Protection contre les chocs : protège le noyau magnétique interne contre l’écaillage, l’éclatement ou la fissuration lors d’une utilisation industrielle intensive.

3. Polyvalence de montage : fournit des points de fixation mécaniques intégrés tels que des trous filetés, des goujons ou des fraises précises.

4. Amortissement des vibrations : absorbe les ondes de choc mécaniques générées par les machines lourdes à proximité ou le châssis d'un véhicule en mouvement.

Aimants en pot en néodyme : puissance de maintien haute densité

Lorsque votre application spécifique exige une résistance maximale absolue, les aimants en pot en néodyme sont le choix évident et incontesté. Ils utilisent le matériau magnétique permanent le plus puissant actuellement disponible dans le commerce dans le monde. Les ingénieurs s’appuient quotidiennement sur eux pour résoudre des défis spatiaux complexes.

Ces assemblages répondent à des critères de réussite rigoureux dans des environnements très exigeants. Ils conviennent parfaitement aux applications nécessitant une force de maintien maximale lorsque vous êtes confronté à des contraintes strictes d"espace ou de poids. Les cas d"utilisation industrielle courants incluent les présentoirs de vente au détail compacts, les fixations mécaniques serrées, les pinces robotiques et les supports de capteurs précis. Les concepteurs automobiles s"en servent énormément lorsqu"ils ont besoin d"une adhérence massive mais ne disposent que de quelques millimètres d"espace libre derrière un panneau de tableau de bord.

Leur principale caractéristique de performance est un rapport puissance/taille absolument incroyable. Un petit assemblage pas plus grand qu’une pièce de monnaie standard peut facilement supporter plus de 20 livres de poids statique. Cette densité exceptionnelle permet aux concepteurs de produits de réduire les dimensions globales des produits en toute confiance. Vous pouvez miniaturiser des outils et des fixations métalliques complexes sans sacrifier la fiabilité de la tenue ou la sécurité structurelle.

Les acheteurs doivent toutefois aborder de manière transparente les risques connus liés à la mise en œuvre. Les matériaux de terres rares standard présentent des limitations physiques distinctes. Premièrement, il perd définitivement sa magnétisation fondamentale s’il est exposé à des températures supérieures à 80°C (176°F). Vous ne pouvez tout simplement pas utiliser de qualités standard dans des fours industriels à haute température, à proximité de tuyaux d"échappement actifs ou dans les compartiments moteur. Deuxièmement, le matériau est très sensible à l’oxydation rapide et à la rouille. Il repose entièrement sur son revêtement externe, généralement une triple couche Ni-Cu-Ni précise ou un surmoulage en caoutchouc durable. Si une égratignure pointue compromet ce revêtement délicat, le noyau s"oxydera, gonflera et se dégradera rapidement.

Aimants en pot en ferrite : stabilité thermique et durabilité

Les alternatives à la ferrite excellent précisément là où les matériaux de terres rares rencontrent des difficultés ou échouent. Ils utilisent un noyau magnétique en céramique dure connu pour son extrême résilience environnementale. Bien qu’ils n’aient pas la force brute des modèles de terres rares, ils offrent une longévité inégalée dans des environnements hostiles.

Les critères de réussite des assemblages de ferrite reposent fortement sur les environnements extérieurs ou industriels difficiles. Ils sont parfaitement adaptés aux applications structurelles extérieures permanentes telles que les loquets de sécurité ou les supports d"équipement agricole. Ils prospèrent dans les environnements industriels à haute température comme les ateliers de soudage très fréquentés, les lignes commerciales de revêtement en poudre et les fonderies actives. Ils dominent également complètement la fabrication commerciale à grand volume, où des contrôles budgétaires stricts sont extrêmement importants. Si votre projet implique une forte humidité ambiante, des conditions météorologiques difficiles ou une chaleur intense, la ferrite vous offre une tranquillité d"esprit absolue.

Vous devez mettre l’accent sur leurs performances spécifiques lors de votre phase de conception. Leur résistance inhérente à la corrosion est pratiquement imbattable. L"aimant en céramique lui-même ne nécessite souvent aucun revêtement de protection. Il ne rouille tout simplement pas comme un alliage à base de fer. De plus, ils présentent une excellente stabilité thermique éprouvée. Les assemblages de ferrite standard fonctionnent efficacement et en toute sécurité à des températures continues allant jusqu"à 250°C (482°F). Ils conservent l’intégrité magnétique de leur noyau longtemps après la défaillance complète des matériaux concurrents.

Cependant, vous devez également noter le principal compromis physique. La ferrite retient en interne une énergie magnétique nettement inférieure. Pour obtenir des forces de traction élevées, il faut un assemblage en acier beaucoup plus grand et plus lourd que les options à base de terres rares. Si vous devez supporter en toute sécurité un poids de 50 livres, une base en ferrite nécessitera une surface beaucoup plus grande. Vous devez vous assurer que la conception de votre produit peut physiquement s’adapter à une empreinte de montage considérablement plus grande.

Le cadre décisionnel : évaluer les besoins de votre application

La sélection de l’assemblage parfait nécessite une approche très systématique. Vous devez évaluer vos exigences techniques spécifiques par rapport aux limites physiques absolues de chaque matière première. Les conjectures mènent directement à l’échec du produit. Nous fournissons ci-dessous une matrice de décision claire et standardisée pour guider avec précision votre processus de spécification initiale.

Environnement de fonctionnement et température (The Hard Stop)

Les limites de température constituent le point d’arrêt définitif en ingénierie magnétique. La logique sous-jacente ici reste tout à fait simple. Si votre température ambiante de fonctionnement continue dépasse 80 °C, vous devez immédiatement utiliser des matériaux en ferrite. Alternativement, vous pouvez spécifier des qualités de néodyme haute température hautement spécialisées et exceptionnellement coûteuses. De plus, l’exposition environnementale dicte fortement les choix de matériaux. Si votre assemblage fonctionne immergé dans l’eau ou est exposé à des produits chimiques industriels agressifs, vous devez vous adapter. Une base en ferrite associée directement à une coque en acier inoxydable de qualité marine fonctionne à merveille. Vous pouvez également utiliser une variante de terres rares entièrement recouverte de caoutchouc pour bloquer complètement la pénétration de l’humidité.

Contraintes d’espace et d’encombrement

Les dimensions spatiales physiques dictent presque toujours la sélection finale des composants. La logique se concentre carrément sur la zone de montage métallique disponible. Parfois, la zone de montage désignée est très restreinte. Vous concevez peut-être de minuscules micro-assemblages, des supports muraux discrets ou des fermoirs de porte magnétiques cachés. Dans ces scénarios extrêmement serrés, les terres rares constituent la seule voie viable. C"est le seul matériau suffisamment dense pour atteindre la force de serrage nécessaire à l"intérieur d"une petite limite dimensionnelle.

Coût et évolutivité

Les réalités de l’approvisionnement influencent constamment les décisions d’ingénierie majeures. La logique fondamentale se concentre sur le volume global de production. Pensez à étendre votre production de masse à des dizaines de milliers d’unités. Vous fabriquez peut-être une signalétique commerciale standard, de simples outils de balayage magnétique ou des accessoires de base pour un atelier d"entrepôt. Pour ces applications commerciales à grand volume, la ferrite offre une nomenclature hautement prévisible et extrêmement économique. Cela maintient la rentabilité de votre unité favorable lorsqu"une force de maintien extrême et concentrée n"est pas nécessaire.

Réalités de mise en œuvre : force de traction par rapport à la force de cisaillement

Les spécifications théoriques du catalogue correspondent rarement aux conditions d’application physiques réelles. Vous devez comprendre exactement comment les forces magnétiques se comportent dans des scénarios pratiques et compliqués. Nous devons d’abord clarifier une distinction technique cruciale. « Force de traction » fait strictement référence à la séparation perpendiculaire d"un aimant d"une plaque d"acier solide épaisse, parfaitement plate et non peinte. Les fabricants testent toujours leurs aimants de cette manière dans des conditions de laboratoire parfaites et idéales. À l"inverse, la « force de cisaillement » fait référence à la résistance de l"aimant au glissement sur une surface verticale lisse.

Nous émettons un avertissement fort à tous les acheteurs de matériel. La force de cisaillement réelle ne représente généralement que 15 à 25 % de la force de traction officiellement déclarée. Si un catalogue indique une capacité de traction impressionnante de 100 livres, il pourrait glisser lentement le long d"un mur vertical en acier avec seulement 20 livres de poids attaché. La simple physique de la gravité et le faible frottement de surface provoquent cette réduction massive de la résistance. Nous recommandons fortement d"utiliser des assemblages caoutchoutés pour lutter directement contre cet effet de glissement. Le caoutchouc externe introduit une friction mécanique importante contre la surface cible. Cela améliore considérablement la capacité de cisaillement vertical et empêche simultanément les rayures sur la surface.

Plusieurs variables matérielles externes modifieront également considérablement votre taux de réussite. La surface cible elle-même dicte la puissance de maintien maximale réelle. Considérez les obstacles courants suivants dans le monde réel :

• Tôle fine : les aimants ne peuvent pas saturer complètement les panneaux métalliques minces, ce qui réduit considérablement leur force de préhension.

• Couches de peinture : Une peinture industrielle épaisse agit comme une barrière physique, créant une distance entre la coque et l’acier.

• Entrefers et forte rouille : les surfaces inégales empêchent le contact affleurant, détruisant immédiatement le circuit magnétique focalisé.

Ces variables de surface réduiront considérablement la force de maintien des deux types de matériaux. Testez toujours l"assemblage que vous avez choisi directement sur la surface réelle que vous avez l"intention d"utiliser.

Conclusion

En fin de compte, aucun des deux matériaux magnétiques n’est universellement « meilleur » que l’autre. Les matériaux de terres rares gagnent de manière décisive en termes de résistance brute et de conception ultra-compacte. Le matériau céramique domine lorsque vous avez besoin d’une résistance thermique exceptionnellement élevée, d’une excellente protection naturelle contre la corrosion et d’un contrôle budgétaire strict sur les grandes séries de production.

Votre logique de présélection initiale doit rester relativement simple. Si votre température de fonctionnement est très élevée ou si l"espace de montage est abondant, choisissez l"option céramique durable. Si vous êtes confronté à de sévères restrictions d"espace et avez besoin instantanément d"une force de préhension massive, choisissez l"option des terres rares.

Nous encourageons fortement une évaluation approfondie de la conception via un prototypage actif et réel. Vous devez contacter une équipe d’ingénierie ou de vente expérimentée pour calculer vos exigences spécifiques en matière de charge magnétique structurelle. Demandez dès aujourd’hui des échantillons de composants physiques pour les tester directement dans votre environnement d’application réel.

FAQ

Q : Puis-je utiliser des aimants en pot en néodyme à l’extérieur ?

R : Oui, mais seulement s’ils sont entièrement scellés pour empêcher le noyau interne de s’oxyder rapidement. Les placages standard comme le nickel finiront par échouer s’ils sont exposés à de fortes pluies ou à des conditions salées. Nous recommandons fortement d"utiliser des variantes spécialisées à revêtement en caoutchouc pour une utilisation en extérieur. L"encapsulation en caoutchouc durable scelle parfaitement la pluie et l"humidité, gardant le noyau vulnérable entièrement protégé.

Q : Pourquoi mon aimant en pot ne supporte-t-il pas le poids annoncé ?

R : Les poids annoncés reposent sur des tests effectués sur de l"acier massif épais, parfaitement plat et non peint. Les erreurs d"application courantes incluent la fixation de l"aimant sur un métal de contact fin, des surfaces très inégales ou sur une peinture épaisse et de la rouille. De plus, la confusion entre capacité de cisaillement vertical et force de traction perpendiculaire entraîne de nombreuses défaillances inattendues. Un aimant glissant sur un mur supporte beaucoup moins de poids.

Q : Les aimants en pot affectent-ils les appareils électroniques à proximité ?

R : Ils sont généralement beaucoup plus sûrs à proximité des appareils électroniques sensibles que les aimants bruts standards. Étant donné que la coque externe en acier canalise le champ magnétique directement vers une seule face de contact, ces assemblages projettent un champ magnétique parasite très superficiel. Ce circuit confiné en toute sécurité minimise les interférences magnétiques indésirables, ce qui les rend parfaitement adaptés au montage à proximité d"équipements délicats.

Q : Les aimants en pot en ferrite peuvent-ils être usinés ou percés ?

R : Non. Les matériaux en ferrite et en terres rares sont incroyablement fragiles, tout comme la vaisselle en céramique fragile. Toute tentative de les usiner, de les couper ou de les percer entraînera de graves fissures, des éclats et une démagnétisation immédiate en raison de l"accumulation de chaleur. Les acheteurs doivent acheter des configurations pré-percées directement auprès du fabricant, telles que des variantes de goujons fraisés, traversants ou filetés.
