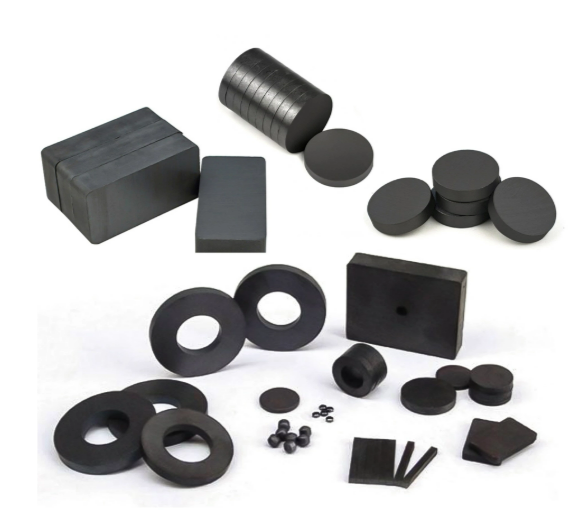

Malgré l’essor des terres rares, l’ aimant en ferrite représente toujours plus de 90 % de la production mondiale d’aimants en poids. Cette domination continue découle de chaînes d’approvisionnement très stables et d’une rentabilité extrême. Notre objectif dans ce guide est de démystifier le processus de fabrication industrielle derrière ces composants. Nous souhaitons que les équipes d’ingénierie et d’approvisionnement puissent mieux évaluer les coûts d’outillage, les délais de production et les normes de contrôle qualité.
Comprendre la distinction entre les méthodes de moulage, telles que le pressage humide ou sec, est absolument essentiel. La reconnaissance des contraintes d'usinage post-traitement est tout aussi importante pour le calendrier de votre projet. Ces connaissances fondamentales sont essentielles pour spécifier le composant magnétique approprié pour des applications commerciales spécifiques.
Points clés à retenir
Fondations matérielles : La fabrication commerciale repose sur un processus de calcination précis de l’oxyde de fer et du carbonate de strontium ou de baryum.
Les méthodes de formage dictent les performances : le « pressage humide » produit des aimants anisotropes hautement alignés et plus puissants, tandis que le « pressage à sec » produit des variantes isotropes rentables.
Contraintes d'usinage : La ferrite étant électriquement isolante, la coupe au fil standard échoue ; la mise en forme nécessite un outillage spécialisé diamanté.
Risques de retrait : le frittage à haute température provoque un retrait asymétrique, nécessitant un contrôle qualité strict pour éviter la déformation et la fissuration dans les géométries personnalisées.
Matières premières de base et formulation chimique
La création d’un composant magnétique fiable commence bien avant l’usine. Cela commence par une formulation chimique hautement contrôlée. Vous devez comprendre ce qui entre dans la composition de ces matériaux pour apprécier leurs limites de performances sur le terrain.
Les composés de base
Les principaux ingrédients sont remarquablement simples et largement disponibles. Les fabricants mélangent l'oxyde de fer (Fe2O3) avec du carbonate de strontium (SrCO3) ou du carbonate de baryum (BaCO3). L'oxyde de fer est essentiellement de la rouille purifiée. Associé au strontium ou au baryum, il crée la structure cristalline spécifique nécessaire au magnétisme permanent. Les variations de strontium offrent généralement des propriétés magnétiques légèrement meilleures, ce qui en fait le choix par défaut pour la plupart des applications modernes.
Additifs de performance
Les composés de base standards sont rarement utilisés seuls. Les ingénieurs introduisent fréquemment des oligo-éléments comme le cobalt et le lanthane dans le mélange. Nous utilisons ces additifs de performance pour manipuler activement les propriétés magnétiques du matériau. Plus précisément, ils augmentent la coercitivité. La coercivité est la capacité du matériau à résister à la démagnétisation lorsqu'il est exposé à des champs magnétiques externes ou à un froid extrême. L'ajout de ces oligo-éléments garantit que le produit final répond à des seuils industriels stricts, notamment dans les applications automobiles et aérospatiales.
Stabilité de la chaîne d'approvisionnement
Ces matières premières abondantes à base de rouille assurent une sécurité inégalée de la chaîne d’approvisionnement. Pour illustrer pourquoi les aimants en céramique ferrite restent un choix de base pour une production évolutive, considérez la comparaison ci-dessous.
Caractéristique matérielle | Matériaux ferrites | Terres rares (par exemple, NdFeB) |
Abondance des éléments de base | Extrêmement élevé (fer) | Limité/Géographiquement Concentré |
Volatilité des prix | Très faible | Élevé (sous réserve des chocs du marché) |
Coût du matériau par kg | Faible | Haut |
Vous pouvez voir comment cette stabilité fondamentale protège les opérations de fabrication à grande échelle contre les flambées soudaines de prix et les pénuries de matériaux.
Le processus de fabrication en 6 étapes
Transformer des poudres brutes en un composant solide et fonctionnel nécessite des contrôles thermiques et mécaniques stricts. Voici le processus en six étapes utilisé dans les installations industrielles de haut niveau.
Étape 1 : Calcination et micro-broyage
Les poudres chimiques brutes sont d’abord mélangées et soumises à une décomposition thermique, appelée calcination. Nous chauffons le mélange dans de grands fours à des températures comprises entre 1 000°C et 1 350°C. Cette chaleur intense chasse le dioxyde de carbone et crée un nouveau composé d’oxyde métallique. Cependant, le matériau résultant est totalement amagnétique et fortement aggloméré à ce stade.
Vient ensuite une étape mécanique cruciale : le micro-fraisage. Le matériau calciné est broyé et réduit en une poudre remarquablement fine. La norme industrielle exige de réduire ces particules à moins de 2 microns. Pour le contexte, un cheveu humain mesure environ 75 microns de large. Nous le broyons aussi finement pour garantir que chaque particule individuelle constitue un seul domaine magnétique. Si les particules sont trop grosses, plusieurs domaines magnétiques se forment à l’intérieur d’un seul grain, ce qui affaiblit considérablement la sortie magnétique finale.
Étape 2 : Formage et pressage (la décision d'alignement)
Une fois que la poudre atteint la taille microscopique requise, elle passe à l’étape de pressage. C'est ici que vous décidez des caractéristiques de performance fondamentales du composant.
Pressage à sec (isotrope) : Dans cette méthode, la poudre sèche est pressée dans un moule sans champ magnétique externe et sans humidité. Étant donné que les particules ne sont pas forcées de suivre un alignement spécifique, l’aimant résultant est isotrope. Il possède une capacité de magnétisation multidirectionnelle. Cette approche offre des coûts d'outillage inférieurs et des taux de production plus rapides, mais elle produit une énergie magnétique globale inférieure.
Pressage humide (anisotrope) : Si vous exigez des performances élevées, la poudre est mélangée à une bouillie à base d'eau. Nous pressons cette bouillie dans un moule tout en appliquant un champ magnétique externe massif. L'humidité agit comme un lubrifiant crucial. Il permet aux cristaux microscopiques de tourner physiquement et de s’aligner parfaitement avec le champ magnétique externe. Au fur et à mesure que la presse expulse l'eau, cet état hautement aligné est verrouillé. Le résultat est une force magnétique supérieure hautement directionnelle.
Étape 3 : Pré-frittage et manipulation du corps vert
Immédiatement après le pressage, le matériau forme ce que nous appelons un « corps vert ». Il conserve sa forme, mais il est exceptionnellement fragile. Cela ressemble un peu à de la craie bien tassée.
La manipulation de corps verts présente des risques de fabrication importants. Pour maintenir l’intégrité structurelle avant la fusion thermique, les installations suivent des protocoles stricts :
Extraction automatisée : des bras robotisés retirent délicatement les corps verts de la presse pour éviter tout dommage dû à la manipulation humaine.
Contrôle climatique : Nous stockons les corps dans des environnements climatisés pour évaporer lentement l'humidité résiduelle. Un séchage rapide provoque des micro-fractures.
Isolation des vibrations : les systèmes de convoyeurs sont amortis. Même des vibrations mineures peuvent provoquer l'effritement des bords non frittés.
Étape 4 : frittage à haute température
Les corps verts délicats entrent maintenant dans le four de frittage à haute température. Nous les chauffons lentement à des températures comprises entre 1100°C et 1300°C. C'est la phase de fusion.
Lors du frittage, la transformation physique est absolue. Les particules microscopiques fusionnent littéralement. La densité du matériau augmente considérablement, fermant les pores microscopiques internes. A la fin de ce cycle thermique, la structure céramique finale est définitivement fixée. Il passe d’un morceau fragile de poudre tassée à une céramique dure et dense.
Étape 5 : Usinage et dimensionnement du diamant
La céramique obtenue est très fragile. C'est également un excellent isolant électrique. Ces deux réalités mécaniques dictent la manière dont nous gérons la mise en forme post-traitement.
Parce qu’elle ne conduit pas l’électricité, l’électroérosion à fil conventionnelle (Wire EDM) ne peut tout simplement pas être utilisée. Vous ne pouvez pas non plus le couper avec des outils en acier standards, car la céramique est beaucoup trop dure. Au lieu de cela, le façonnage nécessite des outils de coupe et des meules spécialisés diamantés. Les fabricants utilisent de l’eau lourde lors du broyage pour éviter la fracturation thermique. Grâce à un usinage précis au diamant, nous pouvons atteindre des tolérances dimensionnelles standard, qui se situent généralement à +/- 0,25 mm ou +/- 3 % selon la géométrie spécifique.
Étape 6 : Magnétisation jusqu'à saturation
Même après frittage et usinage, la pièce en céramique reste essentiellement inerte. Il possède un potentiel magnétique, mais il ne génère aucun champ magnétique actif.
Dans la dernière étape, nous plaçons la céramique inerte à l’intérieur d’une bobine magnétisante personnalisée. Une batterie massive de condensateurs se décharge, exposant la pièce à une brève et immense impulsion électrique. Ce champ localisé force tous les domaines microscopiques à s’aligner de manière permanente. Le composant atteint instantanément une saturation magnétique complète, devenant ainsi un produit entièrement fonctionnel.
Défis d'ingénierie : retrait, gauchissement et fissuration
La fabrication de céramiques dures à grande échelle implique de profonds défis d’ingénierie. Le problème le plus critique se produit de manière invisible pendant la phase de frittage à haute température.
La réalité du retrait
Lorsque les corps verts fusionnent dans le four, ils rétrécissent à mesure que leur densité augmente. Toutefois, ce n’est pas uniforme. Nous sommes confrontés au défi technique distinct du retrait asymétrique.
Les matériaux anisotropes rétrécissent différemment selon la direction de leur orientation cristalline. Ils peuvent rétrécir jusqu'à 35 % dans la direction de leur orientation magnétique, mais seulement environ 10 % sur l'axe perpendiculaire. Si vous essayez de presser une forme complexe et complexe, ces taux de retrait radicalement différents créent d’immenses contraintes thermiques internes. La pièce se déformera gravement, ou pire, se brisera entièrement à l’intérieur du four.
Atténuation des défauts
Les fabricants de premier plan ne pressent pas directement des formes très complexes s’ils peuvent l’éviter. Au lieu de cela, ils atténuent les risques de fissuration grâce au pressage de blocs. Ils pressent des blocs exceptionnellement grands dont les dimensions latérales dépassent largement l'épaisseur. Le bloc étant géométriquement simple, il survit au retrait asymétrique lors du frittage sans se déformer. Une fois le bloc entièrement refroidi et stabilisé, ils utilisent des outils de coupe diamantés pour le subdiviser en géométries plus petites et spécifiques dont vous avez besoin.
Évaluation des aimants en ferrite pour votre projet
Avant de vous engager dans une production, vous devez évaluer la manière dont ces matériaux s'alignent sur les contraintes spécifiques de votre application.
Rapport coût/performance
Vous devez équilibrer le coût exceptionnellement bas de ce matériau avec le rendement magnétique extrêmement élevé des alternatives aux terres rares comme le néodyme (NdFeB). Vous trouverez ci-dessous un tableau récapitulatif illustrant cette dynamique.
Métrique d'évaluation | Composant ferrite | Néodyme (NdFeB) |
Coût initial des matières premières | Très faible | Haut |
Force de traction magnétique | Modéré | Extrêmement élevé |
Volume requis | Un espace plus grand est nécessaire | Espace compact autorisé |
Résistance innée à la corrosion | Excellent (pas de placage) | Mauvais (nécessite un placage) |
Outillage et formes personnalisées
Nous devons avertir les acheteurs concernant les géométries personnalisées. Bien que la matière première elle-même soit incroyablement bon marché, la création de moules de presse personnalisés entraîne des coûts d'outillage initiaux élevés. De plus, l’usinage intensif au diamant pour les formes complexes fait rapidement grimper le prix unitaire. Si vous pouvez concevoir votre produit pour utiliser des formes standard de bloc, de disque ou d'anneau, vous évitez ces lourds investissements initiaux.
Avantages de l'environnement d'exploitation
Là où ce matériau excelle vraiment, c’est dans les environnements difficiles. Parce que le processus de fabrication oxyde fondamentalement la matière première, celle-ci possède une résistance innée à la corrosion. Il est déjà oxydé, ce qui signifie qu’il ne peut plus « rouiller ». Cela élimine le besoin d'un placage de surface coûteux, ce qui le rend idéal pour les applications marines et extérieures. De plus, il offre des seuils de température de fonctionnement élevés, fonctionnant de manière fiable dans des environnements allant jusqu'à 250°C sans subir de démagnétisation irréversible.
Conclusion
Comprendre la production industrielle de ferrite offre une valeur stratégique considérable. Cela garantit que votre équipe d’ingénierie conçoit des composants réellement réalisables. Cela aide également les achats à définir des attentes budgétaires réalistes pour les outillages complexes.
Lorsque vous planifiez votre prochain cycle de production, gardez à l’esprit ces prochaines étapes concrètes :
Définissez la température de fonctionnement maximale absolue à laquelle votre composant sera confronté.
Calculez l'espace volumique maximum disponible dans votre assemblage ; rappelez-vous que vous aurez besoin d’une pièce physiquement plus grande par rapport aux alternatives aux terres rares.
Déterminez si vous avez besoin de la flexibilité multidirectionnelle du pressage à sec ou de la puissance du pressage humide.
Consultez votre partenaire de fabrication dès le début pour voir si les dimensions standard peuvent remplacer les géométries personnalisées afin d'éviter les primes d'usinage au diamant.
FAQ
Q : Puis-je fabriquer moi-même un aimant en ferrite (bricolage) ?
R : Non, créer une version commerciale est presque impossible en dehors d’un environnement industriel. Les mélanges DIY reposent sur de la poudre d’oxyde de fer mélangée à des résines ou des liants. Faute d'une presse industrielle haute pression, d'un four de frittage à 1 300°C et d'une bobine de saturation haute tension, les versions DIY souffrent d'une porosité extrême. Ils produisent une densité de flux négligeable par rapport aux qualités commerciales.
Q : Pourquoi les aimants en céramique ferrite ne nécessitent-ils pas de revêtement protecteur ?
R : Les processus de calcination et de frittage à haute température créent efficacement un matériau céramique densément oxydé. Étant donné que les ingrédients de base ont déjà subi une oxydation complète à l'intérieur du four, le composant final ne peut pas « rouiller » ou s'oxyder davantage. Cela le rend naturellement insensible à la corrosion environnementale standard, éliminant ainsi entièrement le besoin de placage au nickel ou au zinc.
Q : Quelles sont les tolérances d'usinage standard pour un aimant en ferrite fini ?
R : Immédiatement après le processus de frittage, les dimensions « telles que frittées » sont relativement lâches, se situant généralement entre +/- 2 % et 3 % de la taille cible. Cependant, le meulage au diamant après frittage permet d’obtenir des tolérances commerciales beaucoup plus strictes. En fonction de l'axe spécifique et de la géométrie globale, les outils diamantés peuvent réduire la précision de +/- 0,1 mm à 0,25 mm.
