Qu'est-ce qu'un électro-aimant et comment ça marche ?

Le magnétisme contrôlé fait le lien entre la physique de base et la fabrication industrielle moderne. Il joue aujourd’hui un rôle essentiel dans l’automatisation, le tri de précision et la manutention de matériaux lourds. Les industries du monde entier s’appuient sur ces champs magnétiques dynamiques pour déplacer des montagnes de ferraille en toute sécurité et rapidement. Essentiellement, un électro-aimant est un aimant hautement spécialisé et contrôlable. Il produit un champ magnétique puissant à l’aide d’un courant électrique continu ou alternatif. En règle générale, les ingénieurs enroulent étroitement un fil conducteur autour d’un noyau ferromagnétique solide pour obtenir cet effet spécifique.

La transition de la science fondamentale aux impératifs commerciaux réels est une étape cruciale pour les équipes achats. La sélection des spécifications correctes dicte directement votre efficacité opérationnelle globale, la sécurité de vos installations et la viabilité du projet à long terme. Vous devez évaluer soigneusement les cycles de service spécifiques, les limites thermiques strictes et les matériaux de base avant d"acheter. Faire le mauvais choix conduit souvent à des pannes mécaniques, alors que le bon choix garantit une automatisation industrielle transparente.

Points clés à retenir

• Les électroaimants s"appuient sur l"interaction entre le courant électrique, les spires des bobines et les matériaux du noyau pour générer des champs magnétiques contrôlables à la demande.

• Contrairement aux aimants permanents, les électro-aimants offrent une force évolutive et des capacités de libération immédiate, essentielles pour la manutention et l"automatisation à haut débit.

• L"évaluation d"un électro-aimant destiné à une utilisation en entreprise nécessite d"évaluer les cycles de service, la dissipation thermique et la dynamique de la charge utile pour éviter la dégradation thermique et les défaillances mécaniques.

• Le partenariat avec un fabricant axé sur l"ingénierie atténue les risques de mise en œuvre et garantit la conformité de l"alimentation électrique et la sécurité opérationnelle.

La physique de base : comment fonctionne un électro-aimant

Le mécanisme fondamental (l’analogie du « débit d’eau »)

Comprendre la physique de base commence par visualiser un processus quotidien. Vous pouvez comparer le flux d’électrons à travers un fil conducteur à l’eau qui coule dans un tuyau. Lorsque vous ouvrez une vanne, l’eau se précipite vers l’avant dans une direction spécifique. De la même manière, l’application d’une tension électrique pousse les électrons le long du chemin du fil. Ce mouvement directionnel génère un champ magnétique distinct autour du conducteur. L"arrêt du courant arrête instantanément le champ.

Cependant, un fil nu crée à lui seul un champ faible. Les ingénieurs introduisent un noyau ferromagnétique, généralement en fer, pour résoudre ce problème. Le noyau agit comme une éponge très efficace pour les lignes de force magnétiques. Il concentre le flux magnétique diffusé et l"amplifie considérablement. Les molécules de fer s"alignent parfaitement sous l"influence électrique. Ils transforment une réaction électrique mineure en une force physique massive capable de soulever des tonnes d"acier.

Variables qui dictent la force magnétique

Plusieurs paramètres stricts contrôlent la puissance de levage finalement délivrée par votre équipement. Vous ne pouvez pas deviner ces variables lors de la conception de systèmes d’automatisation industrielle. L'évaluation d'un commercial électro-aimant nécessite un examen attentif de trois éléments fondamentaux :

• Nombre de tours de bobine : l'ajout de plus de tours de fil autour du noyau augmente de façon exponentielle le champ magnétique total.

• Intensité du courant (ampères) : pousser un volume plus élevé d'électricité à travers le fil augmente directement la sortie magnétique.

• Perméabilité du matériau du noyau : L'utilisation de fer de haute qualité ou d'acier spécialisé permet au noyau de conduire le flux magnétique plus efficacement.

Ces variables sont directement liées à la loi d"Ampère. Ce principe stipule que le champ magnétique produit par un courant électrique est proportionnel à la taille de ce courant. En manipulant la densité et l’ampérage des bobines, les fabricants adaptent les capacités de rétention en toute sécurité. Ils garantissent que l"équipement répond aux exigences de production rigoureuses sans trop compliquer les opérations quotidiennes des travailleurs au sol.

Définir le problème commercial : là où les électroaimants génèrent de la valeur

Manutention de matériaux lourds et traitement des déchets

Le déplacement d’objets ferreux volumineux, lourds et irréguliers pose un énorme défi en matière de sécurité. Les élingues et les crochets traditionnels échouent lors de la manipulation de ferraille déchiquetée ou de dalles d"acier massives. Le magnétisme à la demande résout complètement ce problème de manipulation physique. Les opérateurs abaissent l"unité sur un tas de ferraille, mettent le courant et la soulèvent en toute sécurité. Il ne nécessite aucun gréage manuel.

Le succès du traitement des déchets dépend de quelques critères non négociables. Vous avez besoin d’une force de maintien fiable pour éviter les chutes en vol. Vous avez également besoin de délais de publication rapides pour maintenir un débit opérationnel élevé. De plus, l’unité doit présenter un magnétisme résiduel nul une fois éteinte. Un magnétisme persistant fait coller des pièces d"acier plus petites, ce qui ralentit le cycle de levage suivant et frustre les opérateurs.

Tri automatisé et séparation magnétique

Les installations de production modernes ne peuvent pas se permettre des arrêts inattendus causés par des dommages aux machines. Les usines d’exploitation minière, de recyclage et de transformation des aliments sont confrontées à une menace constante causée par les débris métalliques. Des boulons desserrés, des forets cassés ou des copeaux de fer égarés contaminent régulièrement les flux de matériaux en vrac. L’élimination continue de ces débris dangereux est absolument essentielle.

Les séparateurs magnétiques suspendus extraient ces contaminants nocifs des flux de produits en mouvement. Ils protègent les concasseurs, broyeurs et bandes transporteuses coûteux en aval contre les dommages catastrophiques. En employant une séparation magnétique continue, les gestionnaires d’installations protègent leur équipement de traitement primaire. Ils garantissent la pureté du produit de consommation final, ce qui évite des rappels coûteux et protège la réputation de la marque de l"entreprise.

Automatisation de précision (solénoïdes et actionneurs)

La valeur industrielle s’étend bien au-delà du travail lourd. L’automatisation de précision dépend fortement de l’actionnement magnétique à micro-échelle. Les solénoïdes et les actionneurs magnétiques entraînent les mouvements précis trouvés dans la robotique, les vannes de régulation des fluides et les chaînes d"assemblage automatisées. Ces composants traduisent l’énergie électrique en un mouvement mécanique linéaire instantané.

Dans les environnements hautement automatisés, un actionnement à la microseconde constitue une exigence stricte. Une vanne de fluide automatisée doit s"ouvrir et se fermer instantanément pour mélanger les produits chimiques avec précision. Les bras robotiques nécessitent des forces de préhension rapides pour assembler des composants électroniques complexes. Ce contrôle magnétique précis, reproductible et à action rapide permet à la fabrication moderne d"atteindre des vitesses de production sans précédent.

Catégories de solutions : Types d’électro-aimants industriels

Électro-aimants AC ou DC

Choisir le bon type d’alimentation est une décision technique cruciale. Les unités à courant alternatif (AC) et à courant continu (DC) se comportent très différemment dans les environnements industriels. Les modèles AC offrent des temps d’actionnement extrêmement rapides. Ils s"allument et s"éteignent en quelques fractions de seconde, ce qui les rend parfaits pour l"automatisation à cycle rapide. Cependant, ils restent sujets à des courants d’appel élevés et à des vibrations mécaniques.

Les modèles DC mettent un peu plus de temps à créer leur champ magnétique. Malgré ce léger retard, ils fournissent une force de maintien stable, silencieuse et hautement évolutive. Les unités à courant continu ne souffrent pas des vibrations que l"on retrouve dans leurs homologues à courant alternatif. Ils constituent la norme indéniable en matière de levage de charges lourdes et de séparation continue des matériaux.

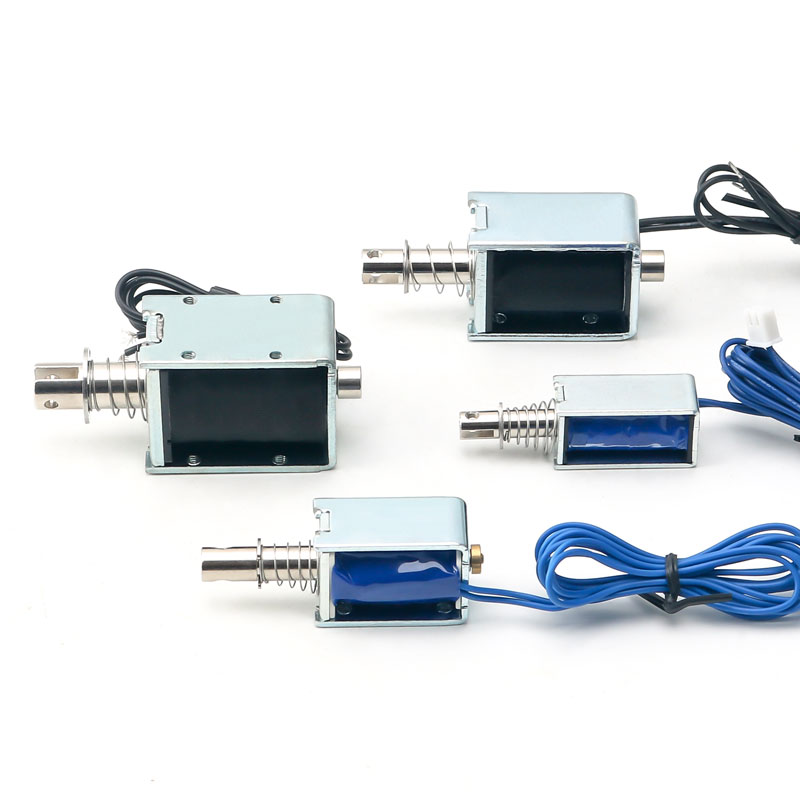

Solénoïdes et configurations toroïdales

Au-delà de l’alimentation électrique, la géométrie physique dicte la fonctionnalité. Les solénoïdes utilisent une configuration de bobine cylindrique droite. Ils excellent dans la fourniture de forces de poussée ou de traction linéaires. Lorsqu"elle est sous tension, la bobine aspire un piston métallique en son centre. Les ingénieurs mappent les solénoïdes directement aux mécanismes de verrouillage, aux commandes de vannes pneumatiques et aux interrupteurs de sécurité.

À l’inverse, les configurations toroïdales utilisent un noyau en forme de beignet. Cette géométrie en boucle fermée offre un confinement magnétique très efficace. Il empêche le flux magnétique de s’échapper dans le milieu environnant. Les conceptions toroïdales empêchent les interférences indésirables avec les équipements électroniques sensibles à proximité. Ils s"adaptent parfaitement aux dispositifs médicaux, aux capteurs de précision et aux transformateurs de puissance avancés où la clarté du signal est primordiale.

Dimensions clés de l’évaluation des achats

Cycle de service et gestion thermique

La génération de chaleur reste le principal ennemi de la longévité des équipements. Chaque fois que l’électricité circule dans un fil, la résistance électrique produit de la chaleur perdue. Si une unité fonctionne en continu sans refroidissement adéquat, elle surchauffera. Vous devez évaluer les solutions strictement en fonction de leur cycle de service indiqué.

Un cycle de service de 50 % signifie que l"unité ne peut fonctionner que pendant la moitié d"une période de temps donnée avant de nécessiter une phase de refroidissement. Un cycle de service continu à 100 % signifie que l"équipement peut rester alimenté indéfiniment. Vous devez rechercher des fonctionnalités de dissipation thermique intégrées. Les boîtiers à ailettes en aluminium, les composés d"enrobage spécialisés et les fluides de refroidissement actifs aident à gérer les températures internes et à prévenir une défaillance catastrophique de la bobine.

Dynamique de la charge utile et évolutivité

La capacité de levage théorique correspond rarement aux réalités réelles de mise en œuvre. Un bloc d’acier parfaitement plat et propre se comporte différemment d’un tas de ferraille rouillée et irrégulière. Vous devez évaluer la capacité de levage par rapport à la dynamique physique de votre charge utile quotidienne. La rouille superficielle, les couches de peinture et les entrefers emprisonnés affaiblissent considérablement l"adhérence magnétique efficace.

Nous conseillons de reconnaître de manière transparente ces variables de champ. L’épaisseur du matériau joue également un rôle majeur ; la tôle fine sature rapidement et limite la force de préhension totale. Dans les environnements de production en direct, les facteurs de sécurité ne sont pas négociables. Les ingénieurs exigent généralement un facteur de sécurité de 2 : 1, voire 3 : 1, pour garantir que la charge reste sécurisée en cas de balancements physiques inattendus ou de secousses soudaines.

Normes de sécurité, d"alimentation et de conformité

La continuité électrique garantit la sécurité des installations. Si le réseau électrique principal tombe en panne, un électro-aimant actif lâchera instantanément sa charge utile. Ce scénario constitue une menace mortelle pour le personnel et l'équipement situés en dessous. La mise en œuvre de systèmes de sauvegarde robustes évite ces catastrophes.

Les équipes d’approvisionnement doivent garantir le strict respect des conformités en matière de sécurité industrielle. Suivez ces directives essentielles pendant la phase d’évaluation :

1. Intégrez des chutes de batterie : installez des alimentations sans coupure (UPS) pour maintenir le champ magnétique pendant les principales pannes électriques.

2. Suivez les directives de l'OSHA : assurez-vous que l'équipement répond aux normes de levage et de déplacement de l'Occupational Safety and Health Administration.

3. Vérifiez les classifications NEMA : sélectionnez des unités dotées des classifications de boîtier appropriées de la National Electrical Manufacturers Association pour bloquer la poussière, l'humidité et les produits chimiques corrosifs.

Réalités de mise en œuvre et efficacité opérationnelle

Gérer la dégradation et l"usure

Une utilisation industrielle intensive a des conséquences physiques sur les équipements. Le risque interne le plus grave provient de la dégradation thermique. Les cycles constants de chauffage et de refroidissement détruisent lentement l’isolation protectrice enroulée autour des serpentins de cuivre internes. Une fois cette isolation défaillante, les bobines se court-circuitent et l"unité perd entièrement ses capacités magnétiques.

L’usure physique externe exige la même attention. La face inférieure de l"unité frappe avec force de l"acier lourd des dizaines de fois par heure. Au fil des mois d’utilisation, cette friction meule la surface. Vous devez insister sur des plaques d"usure durables et remplaçables. Les plaques d"acier sacrificielles au manganèse protègent le noyau interne sensible des traumatismes physiques directs et prolongent considérablement la durée de vie opérationnelle.

Consommation d"énergie et rendement

L’équilibre entre les besoins en énergie et la production détermine votre véritable efficacité opérationnelle. Ces unités de levage massives nécessitent une consommation électrique constante et importante lorsqu"elles sont engagées. Leur gestion inefficace gaspille d’énormes quantités d’énergie et met à rude épreuve l’infrastructure des installations.

Cependant, vous devez équilibrer cette consommation d"énergie avec l"efficacité de débit massive gagnée dans la manutention des matériaux. Un aimant de levage de grande capacité déplace la ferraille dix fois plus rapidement qu"un gréage à élingue manuel. Évaluer cette efficacité signifie examiner les tonnes déplacées par kilowattheure. L"optimisation des cycles marche/arrêt vous permet de maximiser le rendement physique tout en minimisant le gaspillage d"énergie électrique pendant les périodes d"inactivité.

Pourquoi la personnalisation technique est plus efficace que le produit standard

Le différenciateur de la marque

Les équipements génériques disponibles dans le commerce échouent souvent dans des environnements de fabrication hautement spécialisés. Les unités standard supposent des conditions de travail idéales, qui existent rarement sur un sol de production sale et très chaud. S"appuyer sur des solutions génériques oblige les gestionnaires d"installations à faire des compromis sur la sécurité et la vitesse de production.

L’ingénierie personnalisée constitue un différenciateur opérationnel considérable. Les fabricants peuvent adapter des enroulements de bobine spécifiques pour répondre aux exigences exactes de tension. Ils peuvent concevoir des boîtiers robustes personnalisés adaptés à des supports de grue uniques. La mise en œuvre de fluides de refroidissement exclusifs ou d’une isolation haute température empêche directement les pannes thermiques. Ces améliorations sur mesure ont un impact direct sur la durée de vie de l"équipement et garantissent une production quotidienne cohérente et ininterrompue.

Actions de la prochaine étape pour la présélection

Naviguer dans le processus d’approvisionnement nécessite une approche consultative. Vous devez éviter de simplement commander à partir d’un catalogue standard. Le processus d’achat idéal implique une collaboration étroite entre votre équipe interne et le service d’ingénierie du fabricant.

Commencez par partager des dessins CAO exacts de votre environnement de levage. Fournissez des spécifications complètes de charge utile, y compris les qualités de matériaux, les poids maximaux et les écarts dimensionnels. Communiquez clairement vos contraintes environnementales, telles que la température ambiante des installations, les niveaux de poussière et l"exposition aux produits chimiques. Ce partage de données rigoureux permet aux ingénieurs de créer une solution hautement optimisée et résiliente, adaptée aux conditions exactes de votre sol.

Conclusion

Comprendre comment les bobines internes et les matériaux du noyau interagissent n’est que la première étape. L"alignement de ces propriétés physiques avec vos exigences opérationnelles spécifiques garantit un déploiement réussi. Vous devez évaluer les cycles de service, la gestion thermique et la dynamique réaliste de la charge utile pour protéger votre équipement contre une défaillance thermique ou physique prématurée. Aller au-delà des solutions standard vers des systèmes sur mesure garantit un débit plus élevé et des opérations quotidiennes plus sûres.

Il est maintenant temps d’optimiser votre stratégie de manutention. Planifiez une consultation technique avec un spécialiste en ingénierie dès aujourd’hui. Demandez une fiche technique de capacité personnalisée à comparer avec les mesures actuelles de votre installation, ou soumettez vos données de charge utile spécifiques pour recevoir un devis personnalisé et exploitable.

FAQ

Q : Qu’est-ce qui fait qu’un électro-aimant perd sa force avec le temps ?

R : Les dommages thermiques sont le principal responsable. Une surchauffe répétée dégrade l’isolation protectrice interne entourant les bobines de fil. Ce claquage thermique provoque des micro-courts-circuits entre les bobinages. De plus, des enroulements de bobine lâches ou des impacts physiques graves sur le noyau peuvent perturber le chemin du flux magnétique, réduisant ainsi de manière permanente la force de levage.

Q : Comment déterminez-vous le cycle de service correct pour un électro-aimant ?

R : Vous le déterminez en calculant le rapport entre le « temps de marche » et le « temps d"arrêt ». Si une unité a un cycle de service de 50 %, elle peut fonctionner en toute sécurité pendant 10 minutes, mais doit ensuite se reposer et refroidir pendant 10 minutes. Adapter correctement le cycle de service à votre rythme opérationnel évite une surchauffe catastrophique.

Q : Qu"arrive-t-il à un électro-aimant lors d"une panne de courant ?

R : Il perd immédiatement son champ magnétique. Toute charge utile suspendue tombera instantanément, créant un grave danger pour la sécurité. Pour éviter les accidents catastrophiques dans les applications de levage, les installations doivent intégrer des alimentations sans coupure ou des systèmes automatisés de chute de batterie pour maintenir le maintien magnétique jusqu"à ce que la charge soit abaissée en toute sécurité.

Q : Le champ magnétique d’un électro-aimant peut-il être ajusté ?

R : Oui, vous pouvez facilement ajuster l’intensité du champ. En utilisant des contrôleurs de tension variable, les opérateurs peuvent augmenter ou diminuer le courant électrique circulant dans les bobines. Ce contrôle de précision permet aux installations d"effectuer un tri précis, de ramasser en douceur des poids de matériaux spécifiques ou de libérer lentement les déchets en vrac.
